Triaxial Dinâmico | Módulo de Resiliência

Cód. MS151

O Triaxial Dinâmico Owntec executa ensaios de módulo de resiliência (MR) e deformação permanente conforme DNIT 134, DNIT 181, DNIT 179 e AASHTO T307. Com controle preciso de carga, pressão e deslocamento, oferece estabilidade, repetibilidade e operação intuitiva para rotinas avançadas de pavimentação e geotecnia.

Adicionar ao orçamento

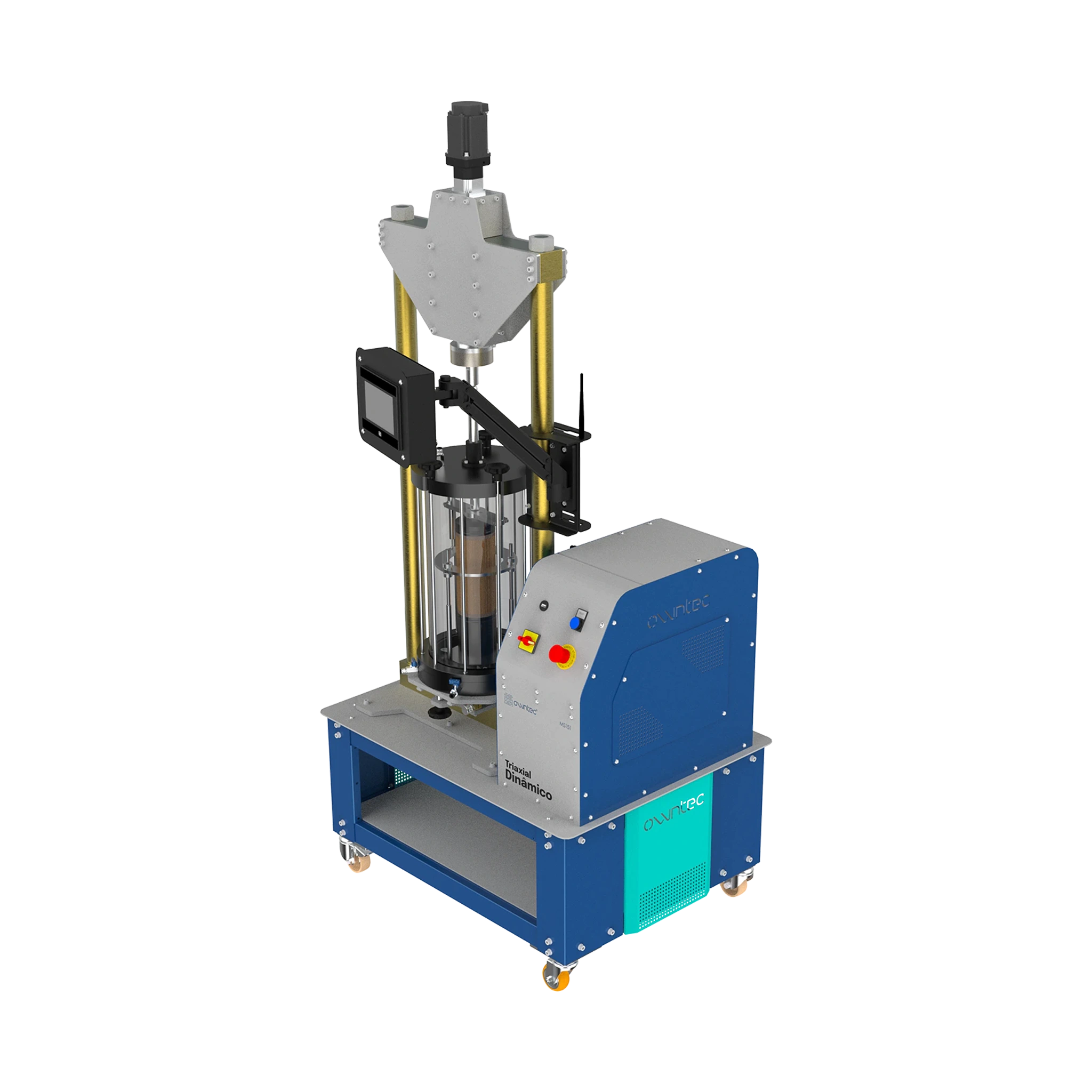

Vista Lateral Direita — Módulo de Resiliência — Deformação Permanente — DNIT 134 — DNIT 179 — AASHTO T307 — Prensa Dinâmica — Servomotor — LVDT — Ensaio Triaxial — Triaxial Dinâmico Owntec

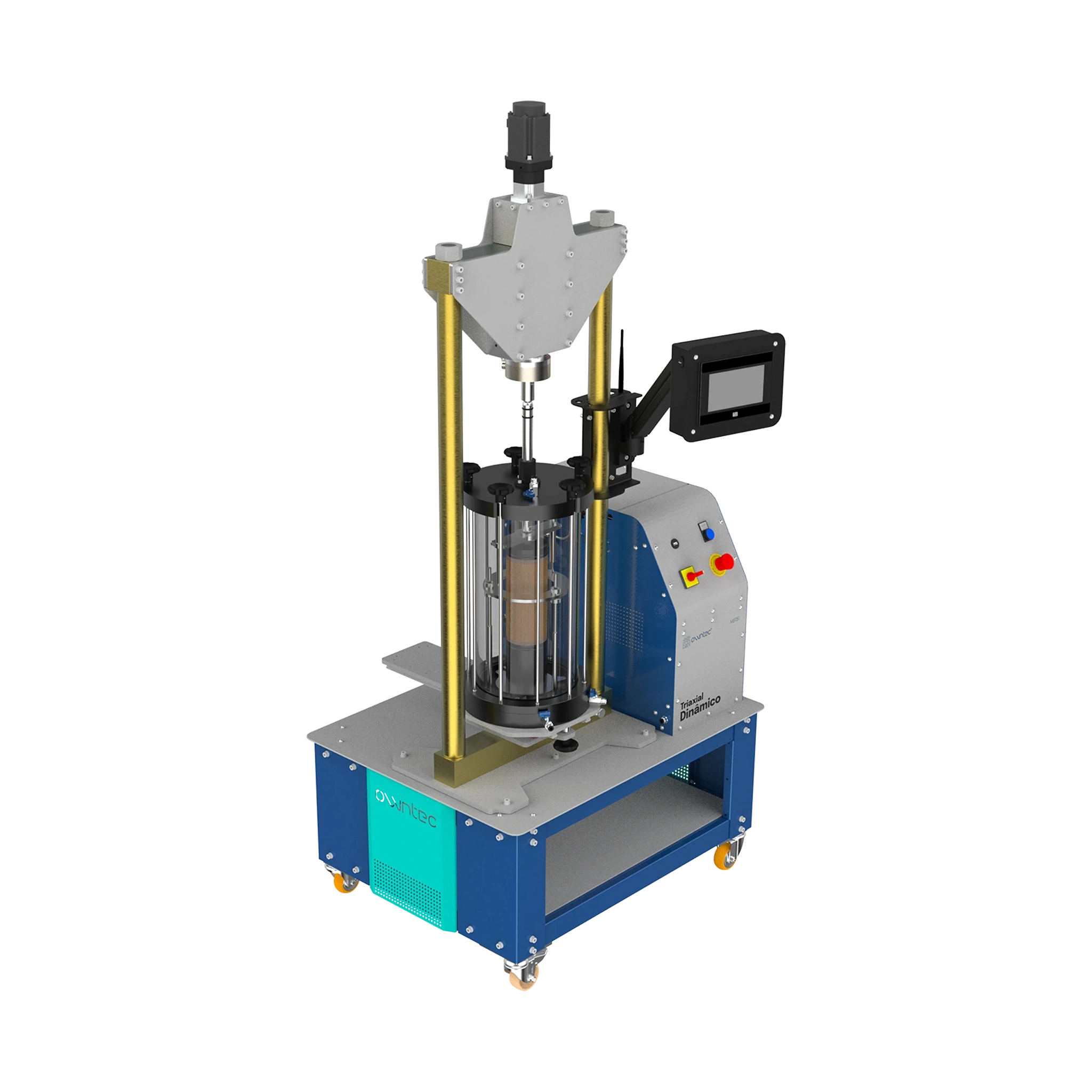

Vista Lateral Esquerda — Módulo de Resiliência — Deformação Permanente — DNIT 181 — DNIT 134 — AASHTO T307 — Célula Triaxial — Pressão Confinante — Pavimentação — Ensaios Dinâmicos — Triaxial Dinâmico Owntec

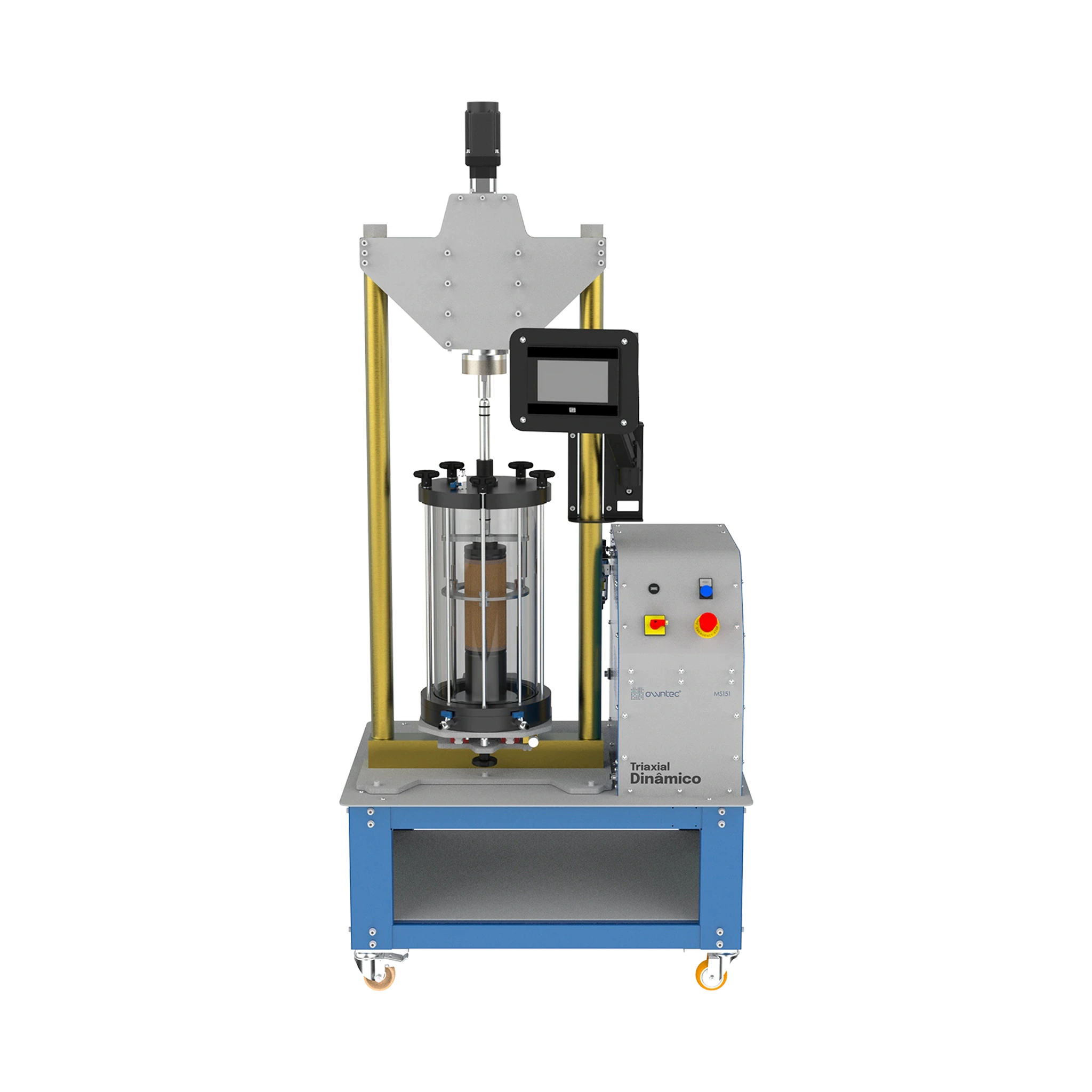

Módulo de Resiliência — Deformação Permanente — DNIT 134 — DNIT 179 — DNIT 181 — AASHTO T307 — Ensaio Triaxial Dinâmico — Solos — Pavimentação — LVDT — Célula Triaxial — Equipamento Geotécnico — Triaxial Dinâmico Owntec
Vista Lateral Direita — Módulo de Resiliência — Deformação Permanente — DNIT 134 — DNIT 179 — AASHTO T307 — Prensa Dinâmica — Servomotor — LVDT — Ensaio Triaxial — Triaxial Dinâmico Owntec

Descrição

O Triaxial Dinâmico Owntec foi projetado para avaliar o comportamento mecânico de solos e materiais granulares sob carregamentos cíclicos, permitindo executar, com precisão, os ensaios de módulo de resiliência (MR) e deformação permanente — parâmetros essenciais para o dimensionamento e verificação de pavimentos conforme DNIT 134, DNIT 181, DNIT 179 e AASHTO T307. Esses ensaios ajudam engenheiros e laboratórios a prever o desempenho dos materiais ao longo da vida útil das estruturas.

O sistema integra prensa dinâmica, célula triaxial, conjunto de controle de pressão e módulo de aquisição digital. A prensa aplica tensões repetidas por servomotor, operando em frequências de 1, 2 e 5 Hz conforme as normativas de MR e deformação permanente. A célula triaxial, com corpo transparente em acrílico, tirantes em aço inox e cabeçote em alumínio, permite ensaios em corpos de prova de Ø100×200 mm ou Ø150×300 mm, com sensores LVDT instalados diametralmente para medições de deformação axial e radial.

O sistema pneumático controla a pressão confinante e a contrapressão de forma estável, garantindo fidelidade às condições exigidas nos métodos DNIT e AASHTO. A base móvel da célula facilita a preparação das amostras e a montagem do corpo de prova. A operação ocorre pela IHM touchscreen, onde o usuário seleciona o método (MR ou deformação permanente), ajusta tensões, frequências e etapas, e acompanha gráficos e leituras em tempo real. Os resultados podem ser exportados via USB ou acessados diretamente pela Ownlab, assegurando rastreabilidade total.

O Triaxial Dinâmico pode ser configurado com diferentes sensores LVDT, moldes tripartidos, sistemas de suporte e acessórios de montagem, adaptando-se às demandas específicas de cada laboratório. Sua construção robusta e os dispositivos industriais de segurança garantem estabilidade e continuidade de operação, mesmo em rotinas intensivas.

Para oferecer confiabilidade no uso cotidiano, o Triaxial Dinâmico Owntec conta com suporte técnico próximo no Brasil. A equipe acompanha a implantação, orienta o laboratório nas rotinas, esclarece dúvidas e realiza manutenções preventivas, corretivas e atualizações quando necessário — assegurando precisão e continuidade em ensaios de módulo de resiliência e deformação permanente.

O resultado é uma solução completa e confiável para laboratórios que buscam desempenho, segurança operacional e conformidade rigorosa nos ensaios triaxiais dinâmicos.

Características

Gerais

  • Dimensões: 740 × 950 × 2075 mm (L×C×A)
  • Peso: 290 kg
  • IHM touchscreen 7”
  • Conector USB
  • Alimentação: 220 V – 50/60 Hz
  • Potência: 330 W
  • Ligação por cabo multipolar PP e tomada industrial
  • Segurança: IDR, relé de segurança, chave de emergência e reset
  • Operação intuitiva com visualização gráfica e numérica

Prensa Dinâmica

  • Servomotor com redutor planetário
  • Célula de carga de 1000 kgf (resolução 0,1 kgf)
  • Capacidade máxima: 1000 kgf
  • Velocidade: 5 a 5000 mm/min
  • Curso do pistão: 100 mm
  • Frequências:
  • 1 Hz (MR e deformação permanente)
  • 2 Hz
  • 5 Hz (esforços repetitivos conforme DNIT/AASHTO)

Sistema de Controle de Pressão

  • Filtro com regulador e manômetro
  • Regulador eletromecânico
  • Sensor de pressão
  • Filtro de retorno
  • Pressurização: 0–500 kPa (0–5 bar)
  • Resolução: 1 kPa
  • OBS: não acompanha compressor.

Célula Triaxial Dinâmica

  • Base e cabeçote em alumínio
  • Corpo em acrílico transparente
  • Tirantes em aço inox
  • Compatível com CPs Ø100×200 mm e Ø150×300 mm
  • Registros para pressão confinante e contrapressão
  • Dois LVDTs diametralmente instalados
  • Eixo guiado de baixo atrito
  • Pressão máxima: 200 kPa (2 bar)
  • Base móvel para montagem

Aplicações

Deformação Permanente (Repeated Load Permanent Deformation)

DNIT 179/2018: IE — Pavimentação – Solos – Determinação da deformação permanente – Instrução de ensaio.
Ensaio dinâmico para avaliação das deformações acumuladas sob cargas repetidas, fundamental para prever a vida útil de pavimentos.

Módulo de Resiliência (MR)

DNIT 134/2018: ME — Pavimentação – Solos – Determinação do módulo de resiliência – Método de ensaio.
Determinação de MR em solos finos e granulares.

DNIT 181/2018: ME — Pavimentação – Material Estabilizado Quimicamente – Determinação do módulo de resiliência.
Aplicado a materiais estabilizados.

AASHTO T307/2007: Standard Method of Test for Determining the Resilient Modulus of Soils and Aggregate Materials.
Referência internacional para MR de solos e agregados.

Para garantir conformidade normativa, o Triaxial Dinâmico Owntec utiliza célula triaxial, LVDTs e sistemas de controle de carga e pressão que asseguram centralização, estabilidade e precisão durante os ensaios de módulo de resiliência e deformação permanente.

Acessórios compatíveis

Sensores LVDT (conforme escolha do cliente)

  • 2 mm – precisão 0,002 mm
  • 5 mm – precisão 0,005 mm
  • 10 mm – precisão 0,01 mm
  • 20 mm – precisão 0,02 mm

(Um par incluso no modelo padrão.)

Molde Tripartido

  • Ø100×200 mm
  • Ø150×300 mm

Encamisador de Membranas

  • Para ambos os tamanhos de CP

Suportes Terço Médio e Quinto Médio

  • Ensaios DNIT e AASHTO
  • Ø100×200 mm e Ø150×300 mm

Conjunto de Montagem

  • Pedras porosas
  • Membranas
  • O-rings
  • Base Cap e Top Cap
