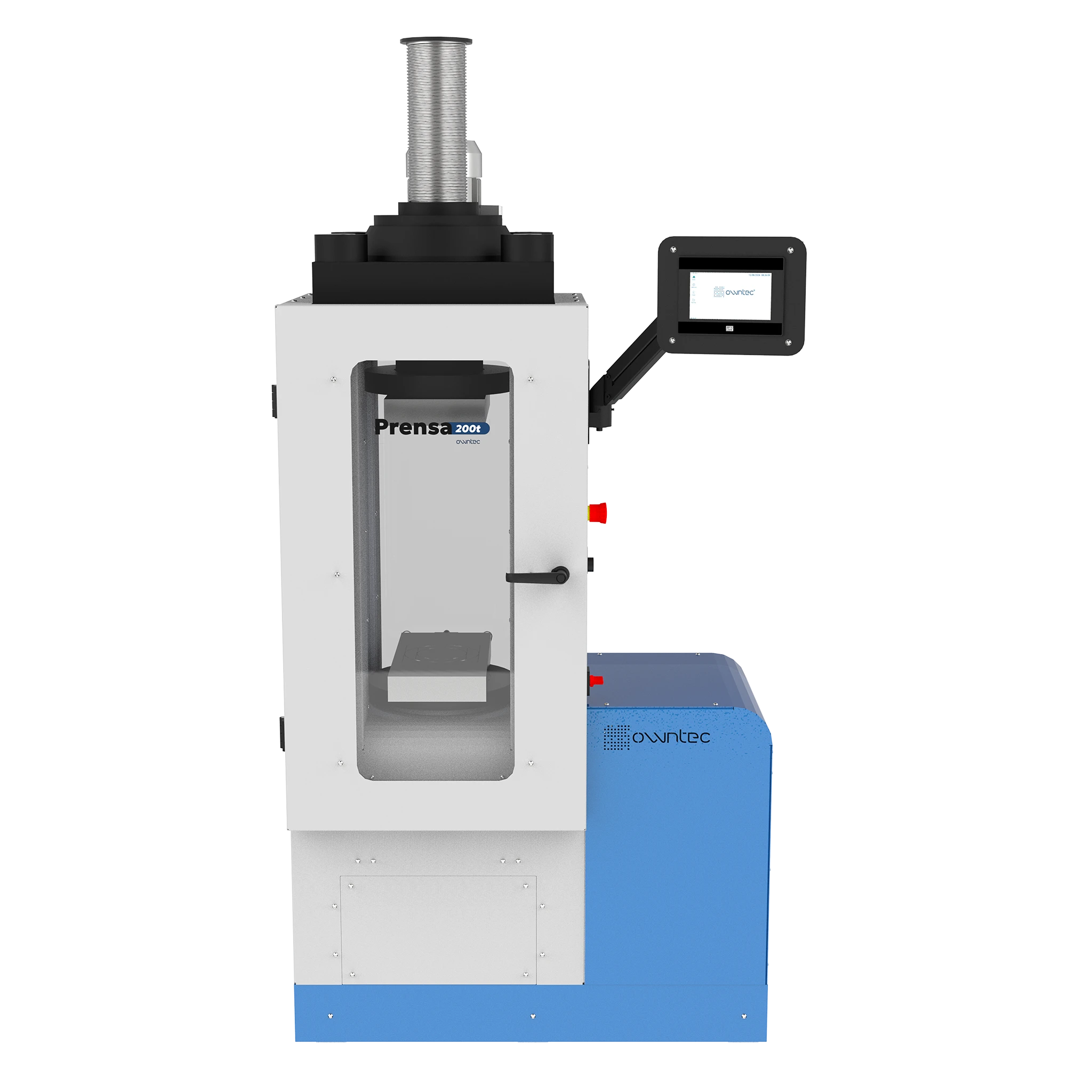

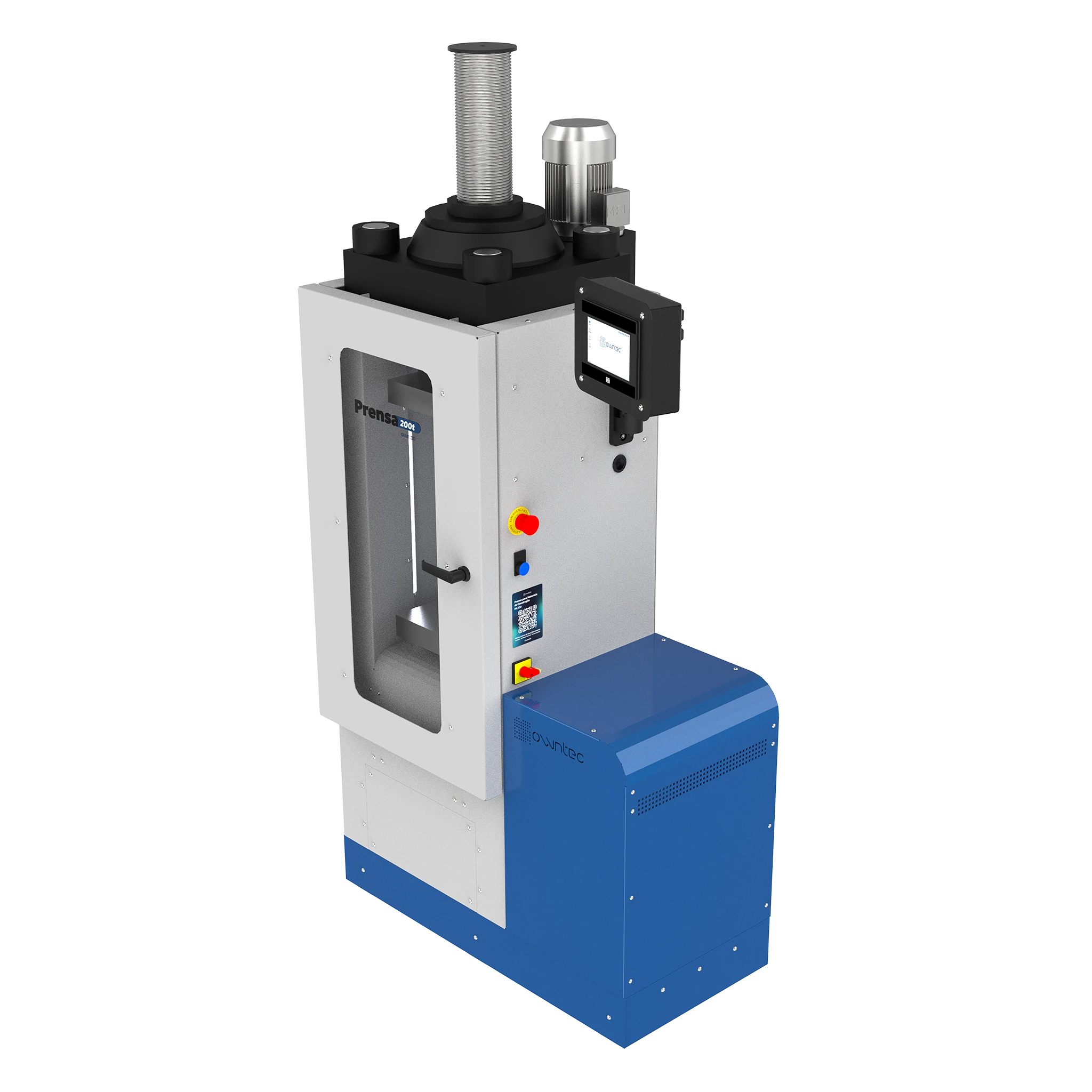

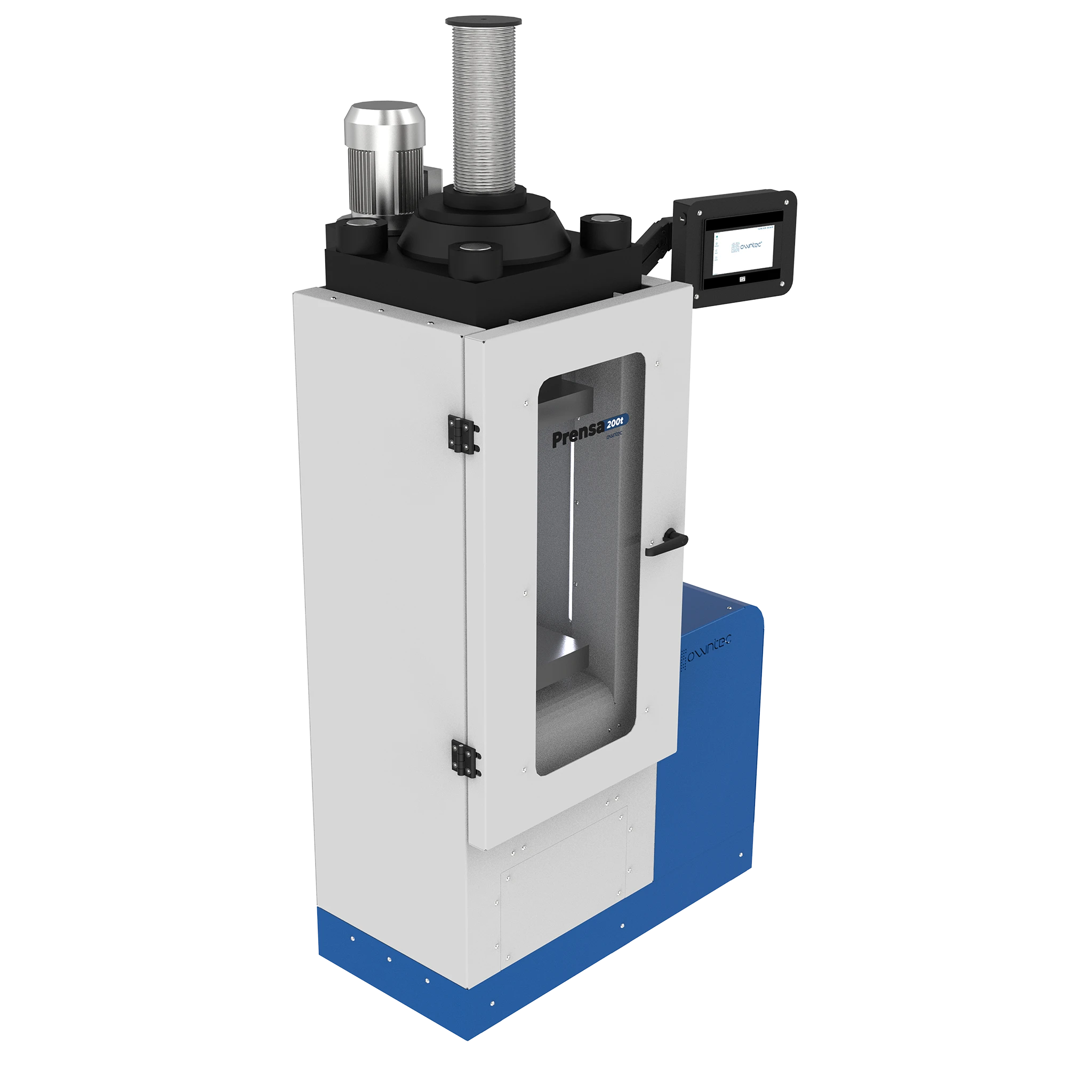

Prensa para Materiais de Construção de 200t
Cód. MC200
A Prensa 200 Toneladas Owntec MC200 realiza ensaios em blocos vazados de concreto conforme a ABNT NBR 12118, componentes cerâmicos segundo a ABNT NBR 15270 e compressão de corpos de prova cilíndricos de concreto conforme a ABNT NBR 5739. Com capacidade de aplicação de carga vertical de até 200 toneladas, acionamento hidráulico, sensores de pressão e deslocamento e IHM touchscreen, proporciona controle do ensaio, acompanhamento numérico e gráfico, operação intuitiva e suporte técnico próximo.
Descrição
Prensa para ensaios em materiais de construção
A Prensa 200 Toneladas Owntec MC200 é uma prensa hidráulica desenvolvida para ensaios em materiais de construção que exigem aplicação controlada de carga normal. Com capacidade de aplicação de carga vertical de até 200 toneladas, permite avaliar a resposta mecânica de blocos de concreto, componentes cerâmicos e corpos de prova cilíndricos de concreto.
O equipamento atende às aplicações indicadas nas normas ABNT NBR 12118, para blocos vazados de concreto simples para alvenaria; ABNT NBR 15270, para blocos e tijolos cerâmicos destinados à alvenaria; e ABNT NBR 5739, para o ensaio de compressão de corpos de prova cilíndricos de concreto.
O que são os ensaios em materiais de construção?
Os materiais utilizados na construção civil apresentam diferentes comportamentos quando submetidos a cargas. Sua caracterização permite avaliar a resposta mecânica e obter parâmetros relacionados ao desempenho dos materiais nas condições de carregamento previstas no ensaio.
A Prensa 200 Toneladas Owntec MC200 participa dessa avaliação aplicando carga vertical controlada sobre o corpo de prova. Os resultados auxiliam na verificação da adequação do material às condições consideradas em projeto, conforme os procedimentos estabelecidos pela norma correspondente.
Quais ensaios podem ser realizados?
A configuração descrita permite a realização de:
- Ensaios em blocos vazados de concreto simples para alvenaria, conforme a ABNT NBR 12118;
- Ensaios em componentes cerâmicos, incluindo blocos e tijolos para alvenaria, conforme a ABNT NBR 15270;
- Ensaio de compressão de corpos de prova cilíndricos de concreto, conforme a ABNT NBR 5739.
Cada aplicação deve seguir os procedimentos e requisitos definidos pela respectiva norma técnica.
Como funciona a Prensa 200 Toneladas Owntec MC200?
A carga é aplicada por um sistema de acionamento hidráulico instalado em uma estrutura de aço. A unidade hidráulica possui bomba de palhetas, válvula direcional TN6 com controle proporcional eletrônico e feedback da posição do carretel.
Um sensor de pressão instalado na unidade hidráulica monitora e permite controlar a aplicação de carga sobre o corpo de prova. O sensor de deslocamento, instalado junto à plataforma de ensaio, monitora a movimentação vertical da prensa e participa de seu controle.
A área de ensaio possui janela frontal em acrílico e iluminação interna em LED, permitindo o acompanhamento visual durante a execução. Os sensores utilizados são de padrão industrial e contribuem para a precisão, a repetibilidade e a segurança da operação.
Automação, operação e dados
A Prensa 200 Toneladas Owntec MC200 possui Interface Homem-Máquina touchscreen de 7 polegadas. Por meio da IHM, o operador realiza a parametrização, seleciona o tipo de ensaio e a normativa norteadora, comanda o início e a finalização do teste e acompanha as variáveis monitoradas.
As informações são apresentadas simultaneamente nos formatos numérico e gráfico. O equipamento também possui conexão USB para transferência dos dados gerados durante os ensaios.
Capacidades do sistema hidráulico
A prensa apresenta capacidade de aplicação de carga vertical de até 200 toneladas. Sua unidade hidráulica possui tanque de 30 litros, pressão máxima de trabalho de 400 bar e sensor de pressão com faixa de medição de até 600 bar.
Esses recursos permitem controlar a aplicação das cargas exigidas pelos ensaios previstos para a configuração descrita.
Segurança durante a operação
O painel de comando inclui interruptor diferencial residual, disjuntores, contatores de segurança, relé de segurança, chave geral de energização com bloqueio, botão de emergência com trava e botão de reset do relé de segurança.
Implementações especiais sob consulta
Outras aplicações podem ser avaliadas mediante solicitação. Essas implementações dependem da adição de acessórios ou da customização da Prensa 200 Toneladas Owntec MC200 para condições específicas de ensaio e não fazem parte automaticamente da configuração padrão.
A operação é realizada por uma interface touchscreen com seleção e acompanhamento dos ensaios, enquanto o suporte técnico próximo da Owntec auxilia na utilização adequada da solução.
Características
Gerais
- Dimensões: 935 × 650 × 1.950 mm (L × C × A);
- Peso: 850 kg;
- Alimentação elétrica: 220 V — 50/60 Hz;
- Interface: IHM touchscreen de 7 polegadas;
- Transferência de dados: conexão USB;
- Iluminação: sistema de LED na área de ensaio;
- Conexão elétrica: cabo multipolar PP com tomada industrial ou padrão indicado no descritivo.
Estrutura e área de ensaio
- Estrutura fabricada em aço;
- Capacidade para aplicação controlada de cargas elevadas;
- Plataforma para posicionamento do corpo de prova;
- Janela frontal em acrílico para acompanhamento visual;
- Iluminação interna em LED;
- Sensor de deslocamento instalado junto à plataforma de ensaio;
- Monitoramento e controle da movimentação vertical da prensa.
Sistema de aplicação de carga
- Acionamento: hidráulico;
- Capacidade máxima: aplicação de carga vertical de até 200 toneladas;
- Aplicação controlada de carga normal sobre o corpo de prova;
- Sensor de pressão para controle e monitoramento da carga aplicada;
- Sensor de deslocamento para monitoramento da movimentação vertical;
- Sensores de padrão industrial;
- Controle eletrônico proporcional do sistema hidráulico.
Unidade hidráulica
- Capacidade do tanque: 30 litros;
- Pressão máxima de trabalho: 400 bar;
- Sensor de pressão: faixa de medição de até 600 bar;
- Bomba hidráulica de palhetas;
- Motor elétrico com alimentação em 220 V;
- Válvula direcional TN6;
- Controle proporcional eletrônico;
- Feedback da posição do carretel da válvula.
Interface, controle e dados
- Interface Homem-Máquina touchscreen de 7 polegadas;
- Parametrização do equipamento pela IHM;
- Seleção do tipo de ensaio e da normativa norteadora;
- Comando de início e finalização do teste;
- Monitoramento das variáveis aplicadas durante o ensaio;
- Apresentação simultânea das informações nos formatos numérico e gráfico;
- Conector USB para transferência dos dados;
- Seleção facilitada das diferentes configurações de ensaio.
Segurança
- Interruptor diferencial residual — IDR;
- Disjuntores;
- Contatores de segurança;
- Relé de segurança;
- Chave geral de energização com bloqueio;
- Botão de emergência com trava;
- Botão de reset do relé de segurança;
- Janela frontal para acompanhamento do ensaio.
Operação e suporte
- Operação intuitiva por meio de IHM touchscreen;
- Acompanhamento visual, numérico e gráfico do ensaio;
- Suporte técnico próximo da Owntec;
- Possibilidade de implementações especiais sob consulta, mediante acessórios ou customizações específicas.
Aplicações
Ensaio em Blocos Vazados de Concreto para Alvenaria
ABNT NBR 12118: Blocos vazados de concreto simples para alvenaria.
Aplicado à avaliação de blocos vazados de concreto utilizados em alvenaria. A Prensa 200 Toneladas Owntec MC200 aplica carga vertical controlada sobre o corpo de prova e monitora o carregamento por meio do sistema hidráulico e de seus sensores. O ensaio permite avaliar a resposta mecânica e obter parâmetros relacionados ao comportamento e ao desempenho do material nas condições previstas pela norma.
Ensaio em Blocos e Tijolos Cerâmicos para Alvenaria
ABNT NBR 15270: Componentes cerâmicos – Blocos e tijolos para alvenaria.
Destinado à caracterização de componentes cerâmicos empregados em sistemas de alvenaria. Durante o ensaio, a Prensa 200 Toneladas Owntec MC200 realiza a aplicação controlada de carga normal sobre o corpo de prova, com monitoramento pela IHM. Os resultados permitem avaliar o comportamento mecânico e o desempenho do componente conforme as condições de carregamento estabelecidas pela norma.
Ensaio de Compressão de Corpos de Prova Cilíndricos de Concreto
ABNT NBR 5739: Concreto – Ensaio de compressão de corpos de prova cilíndricos.
O ensaio submete corpos de prova cilíndricos de concreto à compressão. A Prensa 200 Toneladas Owntec MC200 aplica a carga vertical de forma controlada e monitora as variáveis do ensaio por meio dos sensores de pressão e deslocamento. A avaliação permite caracterizar a resposta mecânica do concreto sob compressão e obter parâmetros relacionados ao seu comportamento e desempenho.
Aplicações especiais sob consulta
A inclusão de outras aplicações depende da adição de acessórios ou da customização da Prensa 200 Toneladas Owntec MC200 para condições específicas de ensaio. Essas implementações devem ser avaliadas individualmente e não integram automaticamente a configuração padrão.
