PLT | Point Load Test AutoMax
Cód. MR32
O PLT AutoMax Owntec executa o ensaio PLT (Point Load Test) em laboratório conforme ASTM D5731-16, oferecendo controle digital, precisão na aplicação de carga e operação simples via IHM touchscreen. Portátil e intuitivo, é uma solução prática e confiável para caracterização mecânica de rochas.
Descrição
O PLT AutoMax Owntec foi desenvolvido para a execução do ensaio PLT — Point Load Test — em ambiente laboratorial, permitindo determinar o índice de resistência pontual e estimar a resistência à compressão não confinada de rochas conforme ASTM D5731-16. Ele atende a demandas de centros de pesquisa, universidades e laboratórios que buscam precisão e agilidade na avaliação mecânica de rochas sem a necessidade de preparação complexa das amostras.

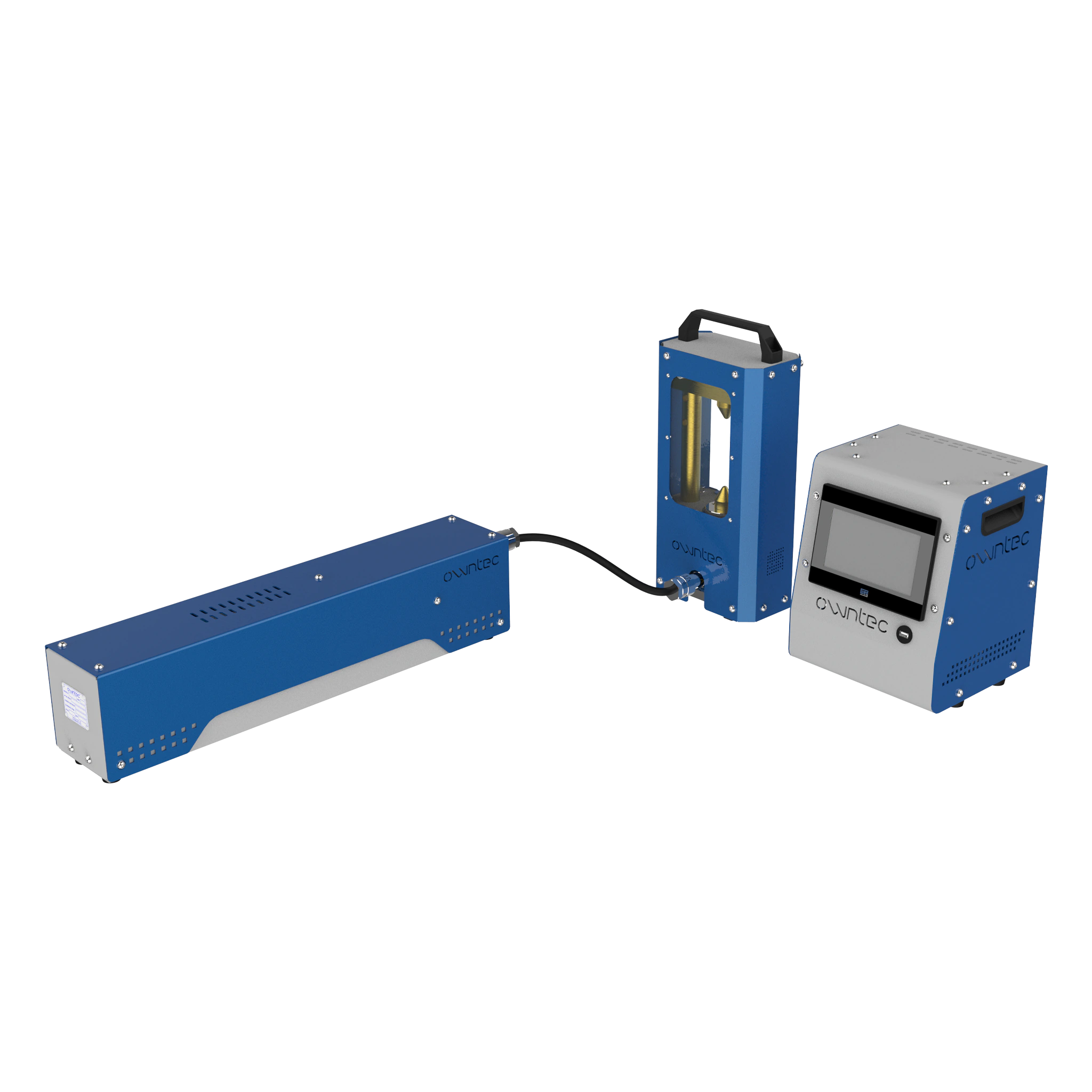

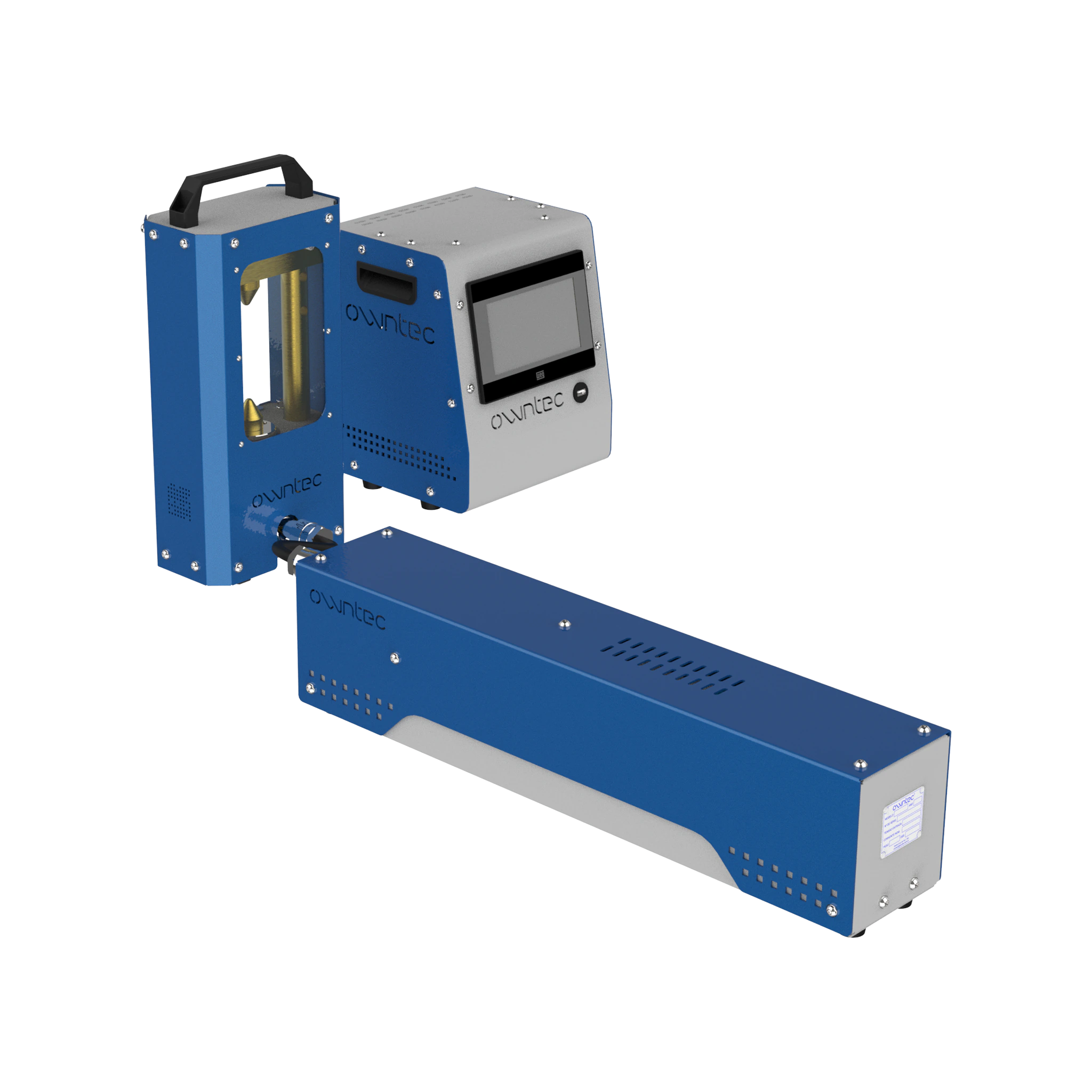

O equipamento é composto por três módulos principais: a prensa compacta, a unidade de aplicação de carga e a workstation responsável pelo controle da operação. A prensa possui estrutura em aço e carenagem de proteção, garantindo segurança durante o ensaio. A unidade de aplicação de carga é conectada à prensa por meio de engates rápidos, permitindo montagem rápida e sem ferramentas.
A workstation traz uma IHM touchscreen de 7”, onde o operador configura a aplicação de carga, acompanha a evolução do ensaio e exporta os dados via pen drive para análises posteriores. Essa interface centraliza o controle e simplifica a rotina do laboratório, tornando o processo rápido e padronizado.
Projetado com foco em mobilidade e praticidade, o PLT AutoMax combina estrutura resistente, módulos independentes e transporte facilitado, oferecendo uma solução eficiente para equipes que precisam alternar entre diferentes ambientes laboratoriais.
O suporte técnico inclui orientação operacional, esclarecimento de dúvidas e acompanhamento contínuo, garantindo que o equipamento se mantenha confiável e pronto para uso ao longo do tempo.
O resultado é uma solução robusta, precisa e simples de operar para a realização do ensaio PLT em laboratório, contribuindo para investigações mais eficientes e melhor entendimento do comportamento mecânico das rochas.
Características
Gerais
- Dimensões do equipamento: 215 mm x 125 mm x 465 mm (LxPxH)
- Peso do equipamento: 22 kg
- Capacidade de Carga: 12 ton ou 285bar
- Curso do cilindro: 62 mm
- Alça para transporte
- Pés reguláveis
Unidade de Aplicação de Carga
- Dimensões: 725 x 145 x 175 mm (LxPxH)
- Peso: 23 kg
- Capacidade de aplicação de carga: 280bar
Workstation
- Dimensões: 259 x 236 x 322 mm (LxPxH)
- Peso: 12,5 kg
- Interface Homem-Máquina (IHM) 7” touchscreen
- Conector USB para transferência de dados
- Alimentação elétrica: 220 V – 60 Hz
- Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136
Aplicações
Ensaio PLT – Point Load Test
ASTM D5731-16: Standard Test Method for Determination of the Point Load Strength Index of Rock and Application to Rock Strength Classifications.
Permite:
- Determinação do índice de resistência pontual (Is₅₀).
- Estimativa da resistência à compressão não confinada (UCS).
- Classificação da resistência de rochas.
- Ensaios em fragmentos, testemunhos ou amostras irregulares.
Para garantir conformidade normativa, o PLT AutoMax Owntec utiliza uma prensa compacta, uma unidade de carga dedicada e uma workstation digital que asseguram estabilidade, alinhamento e controle preciso durante o ensaio.
Outros equipamentos da família PLT Owntec:
- PLT Core: configuração híbrida para uso em laboratório e campo.
- PLT FieldCase: versão portátil com controle digital assistido para medições precisas em campo.
