PLT | Point Load Test FieldCase
Cód. MR31
O PLT FieldCase Owntec MR31 realiza o Teste de Carga Pontual (Point Load Test — PLT) em amostras de rocha, conforme a ASTM D5731-16. Com sistema portátil, automação por IHM, possibilidade de controle de deslocamento e exportação de dados, oferece operação intuitiva, manutenção simplificada e suporte técnico próximo para ensaios em campo.
Descrição
Equipamento portátil para Teste de Carga Pontual em rochas
O PLT FieldCase Owntec MR31 foi desenvolvido para realizar o Teste de Carga Pontual (Point Load Test — PLT) em campo, conforme a ASTM D5731-16. O ensaio pode ser aplicado a amostras de rocha, permitindo determinar o índice de resistência à carga pontual e estimar, por correlação, a resistência à compressão não confinada do material.

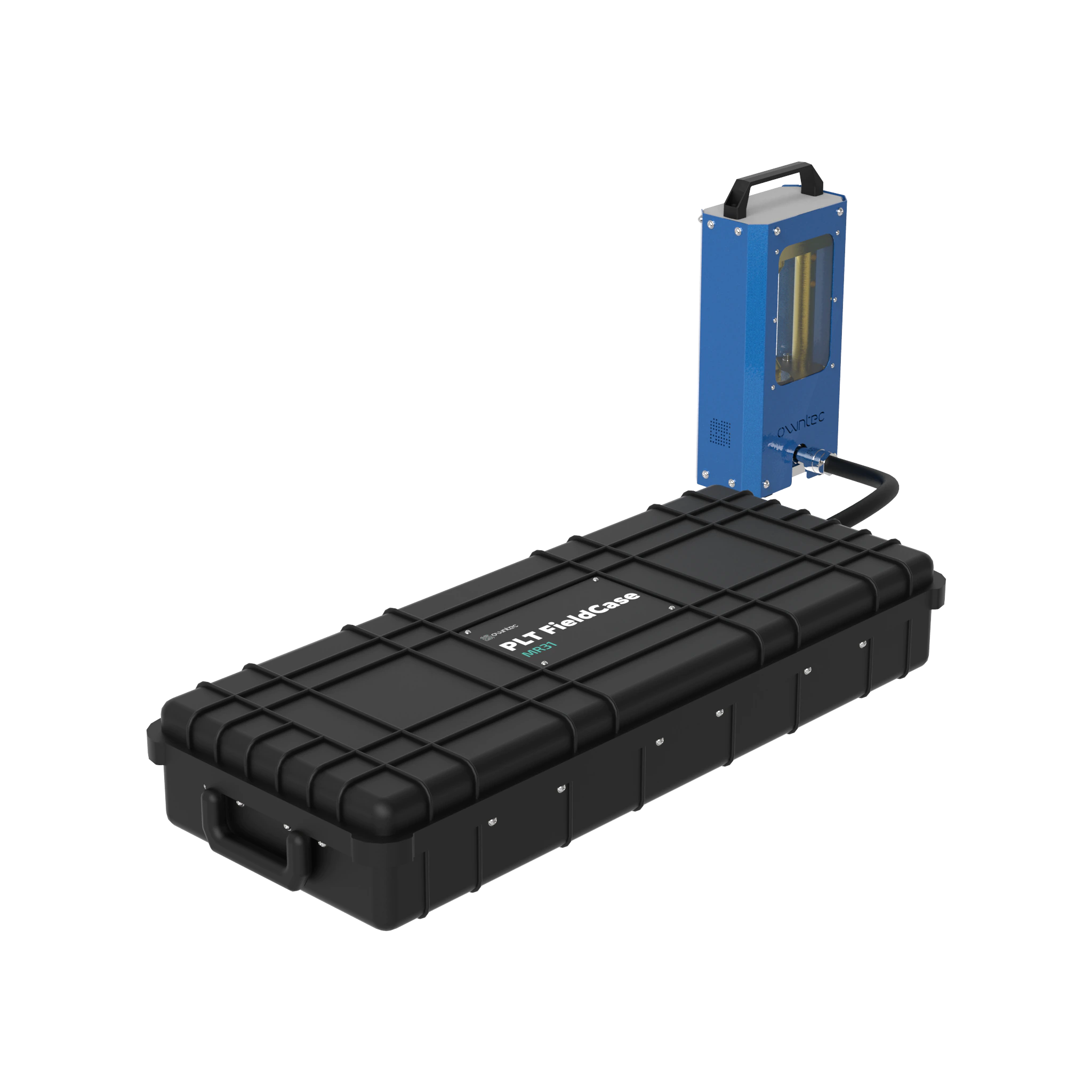

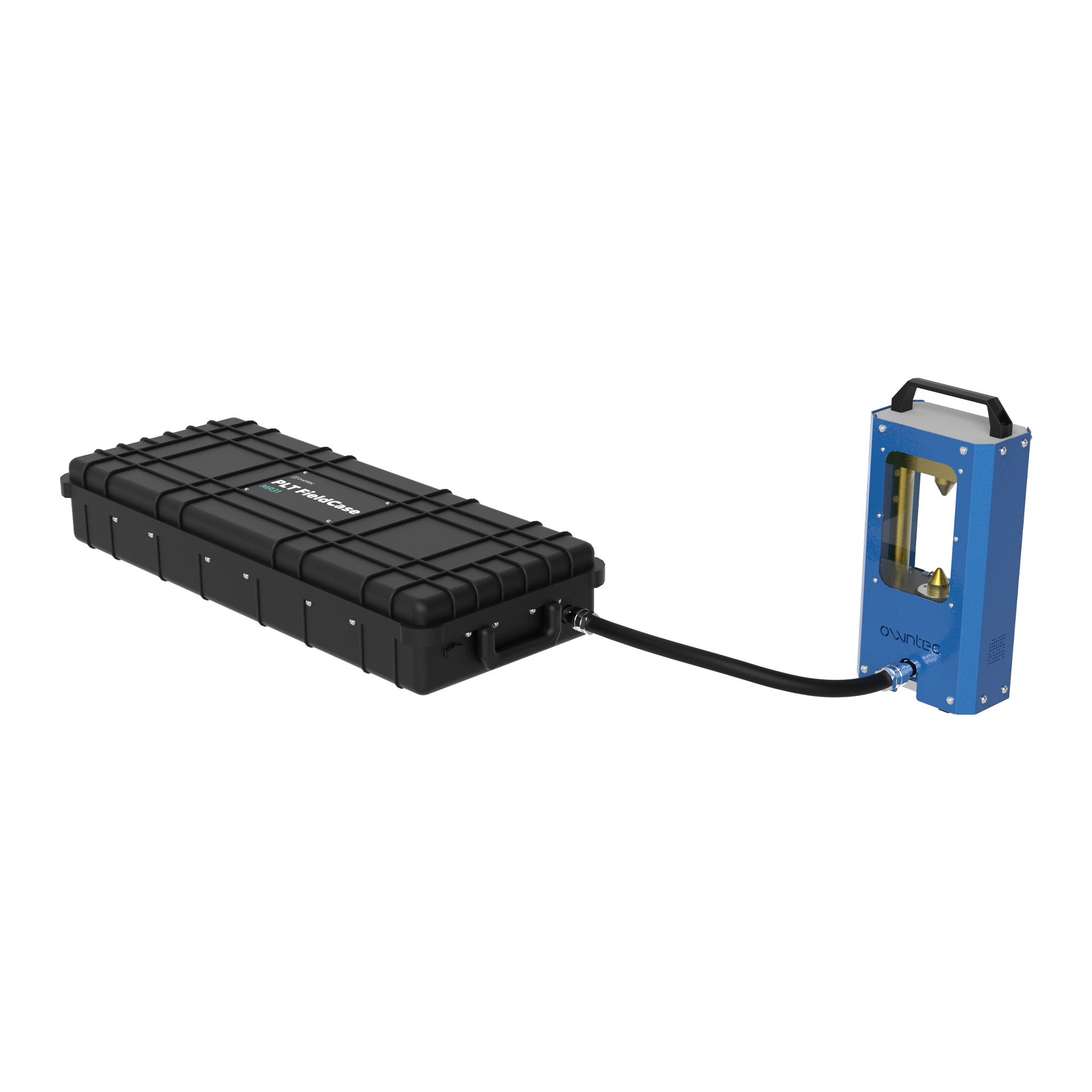

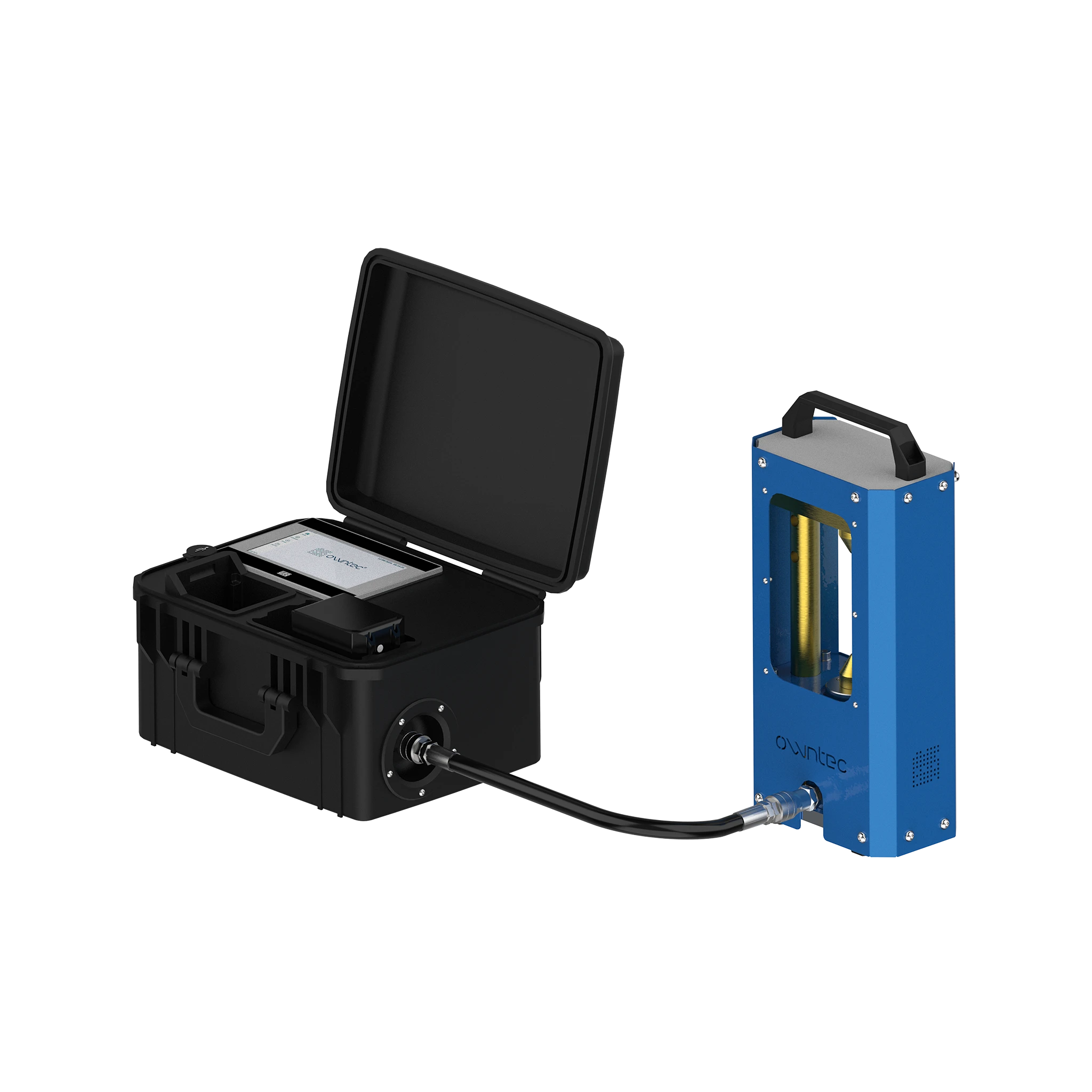

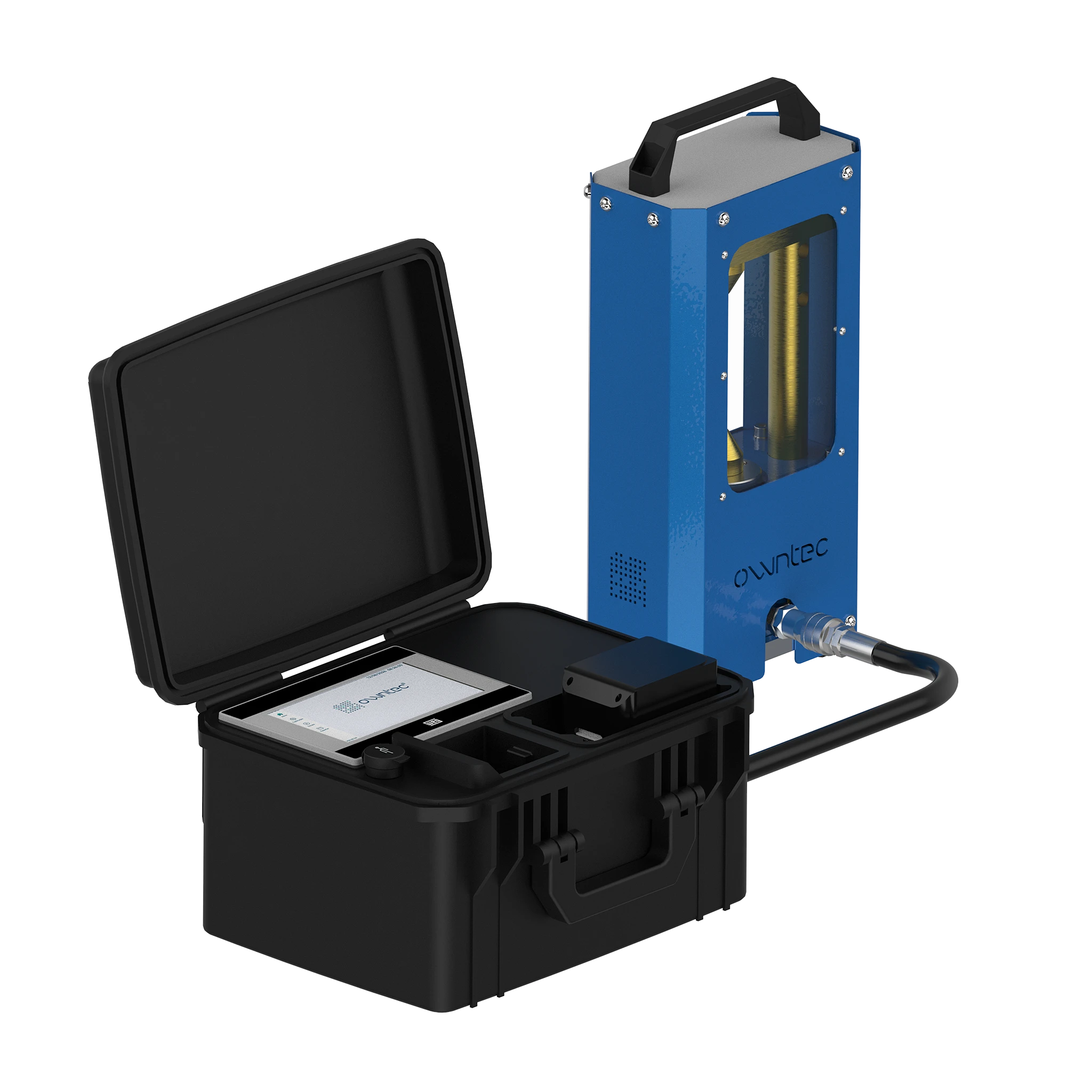

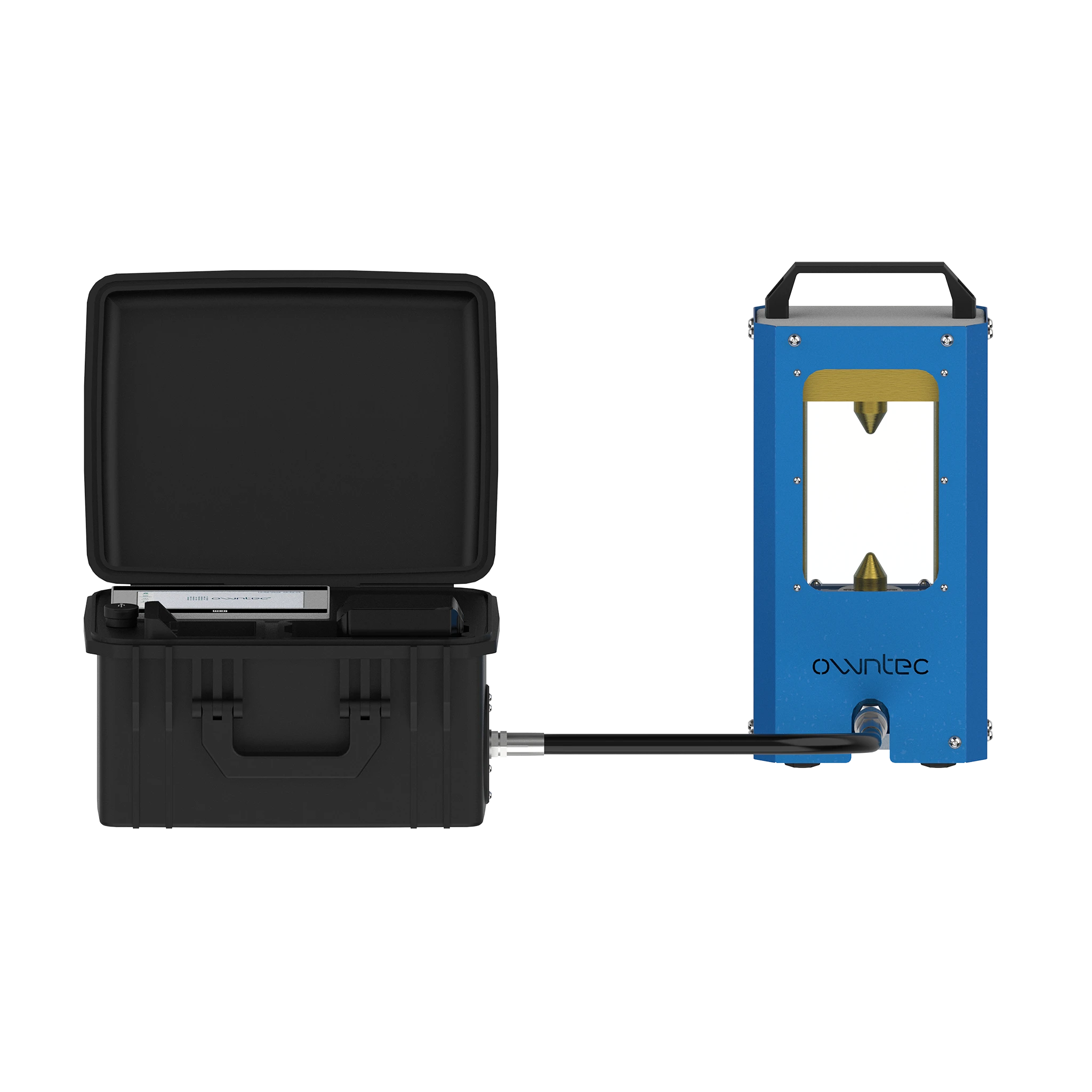

O conjunto é formado por uma prensa portátil com capacidade de 10 toneladas e uma maleta controladora, conectadas por uma mangueira com engates rápidos. Essa configuração facilita o transporte, a montagem e a utilização do equipamento no local do ensaio.
O que é o Teste de Carga Pontual?
O Teste de Carga Pontual é utilizado para avaliar a resistência de rochas por meio da aplicação de uma carga concentrada até a ruptura da amostra. O método pode ser realizado sem uma preparação complexa.
No procedimento, são consideradas a carga de ruptura da amostra (P) e a distância entre as placas de aplicação da carga (D). Esses dados permitem calcular o índice de resistência à carga pontual não corrigido, expresso pela relação P/D².
Em seguida, é aplicada uma correção relacionada ao tamanho e à forma da amostra. O índice corrigido pode ser utilizado em uma equação de correlação para estimar a resistência à compressão não confinada da rocha.
Os resultados contribuem para a caracterização do comportamento mecânico das rochas e para estudos relacionados a projetos, dimensionamentos e avaliações de estruturas de engenharia.
Como funciona o PLT FieldCase Owntec MR31?
A prensa possui uma estrutura de aço protegida por carenagem, cilindro com curso de 62 mm, alça para transporte e pés reguláveis. A maleta concentra o sistema responsável pela aplicação de força e pelo controle da operação, com capacidade máxima de aplicação de pressão de 232 bar.
A conexão entre a maleta e o cilindro da prensa é realizada por uma mangueira com engates rápidos. Após a conexão, os parâmetros de operação e a carga aplicada podem ser ajustados pela Interface Homem-Máquina (IHM) touchscreen de 7".
O equipamento também oferece a possibilidade de controle de deslocamento pela maleta. A faixa, a resolução e o sensor utilizado para esse controle não estão especificados no descritivo técnico e, por isso, não devem ser informados sem validação da Engenharia.
Automação, operação e dados do ensaio
A operação do PLT FieldCase Owntec MR31 é controlada pela IHM instalada na maleta. Pela interface, o operador pode configurar a aplicação da carga e acessar os dados disponibilizados durante o ensaio.
Os dados podem ser exportados por meio de pen drive conectado à porta USB da maleta, possibilitando análises posteriores. O descritivo não confirma cálculo automático dos resultados, geração de relatórios ou formato específico dos arquivos exportados.
A maleta possui alimentação elétrica de 18 V e energização por bateria, favorecendo a utilização do equipamento em campo. A capacidade e a autonomia da bateria não estão informadas no descritivo técnico.
Operação, manutenção e suporte técnico
A configuração portátil, os engates rápidos e a interface touchscreen proporcionam montagem ágil e operação intuitiva. A organização do conjunto também favorece uma manutenção simplificada, enquanto o suporte técnico próximo da Owntec auxilia na utilização adequada do equipamento, sem estabelecer promessas específicas de prazo ou modalidade de atendimento.
Características
Gerais
- Equipamento portátil para ensaios em campo;
- Aplicação em amostras de rocha;
- Operação automatizada por Interface Homem-Máquina;
- Estrutura em aço com carenagem de proteção;
- Alça para transporte;
- Pés reguláveis;
- Montagem e desmontagem por conexões com engates rápidos;
- Operação intuitiva;
- Manutenção simplificada;
- Suporte técnico próximo da Owntec.
Prensa de ensaio
- Dimensões: 215 × 125 × 465 mm (L × P × H);
- Peso: 22 kg;
- Capacidade de carga: 10 toneladas;
- Curso do cilindro: 62 mm;
- Estrutura fabricada em aço;
- Carenagem para proteção durante o ensaio;
- Conexão com a maleta por mangueira flexível com engates rápidos.
Maleta controladora
- Dimensões: 385 × 315 × 225 mm (L × P × H);
- Peso: 10,5 kg;
- Capacidade máxima de aplicação de pressão: 232 bar;
- Interface Homem-Máquina (IHM) touchscreen de 7";
- Ajuste da carga aplicada pela interface;
- Possibilidade de controle de deslocamento;
- Conector USB para transferência de dados;
- Exportação dos dados por pen drive;
- Alimentação elétrica: 18 V;
- Energização por bateria;
- Conexão do cilindro da prensa à prensa por mangueira com engates rápidos.
Aplicações
Teste de Carga Pontual em Rochas — Point Load Test (PLT)
ASTM D5731-16: método de ensaio para determinação do índice de resistência à carga pontual de rochas.
O ensaio determina o índice de resistência à carga pontual em amostras de rocha. O PLT FieldCase Owntec MR31 aplica a carga mecânica necessária até a ruptura da amostra, com operação automatizada por meio de IHM. A carga de ruptura (P) e a distância entre as placas (D) são utilizadas para calcular o índice não corrigido, expresso por P/D². Após a correção relacionada ao tamanho e à forma da amostra, o resultado pode ser utilizado para estimar, por correlação, a resistência à compressão não confinada da rocha, contribuindo para estudos, projetos e avaliações de estruturas de engenharia.
