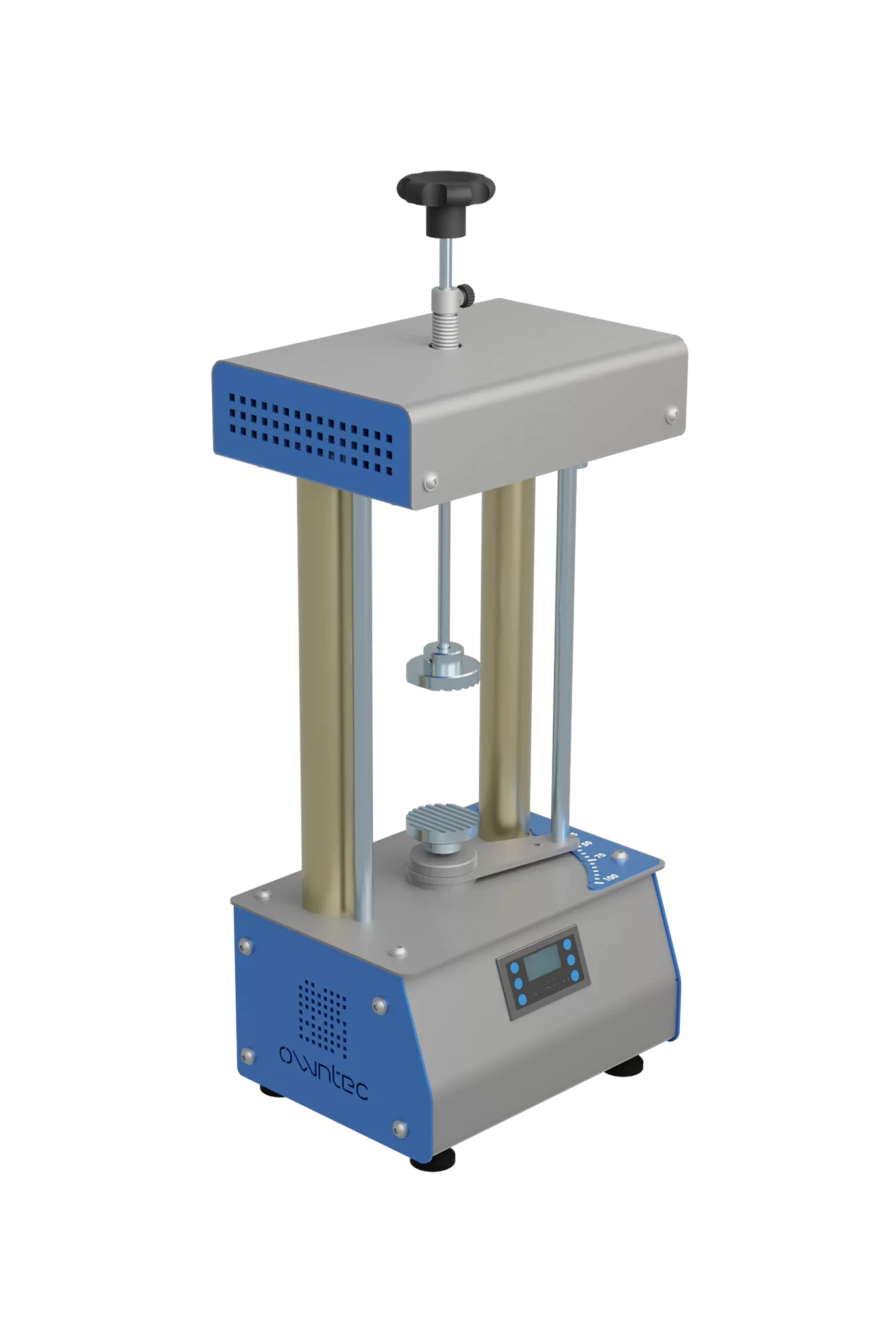

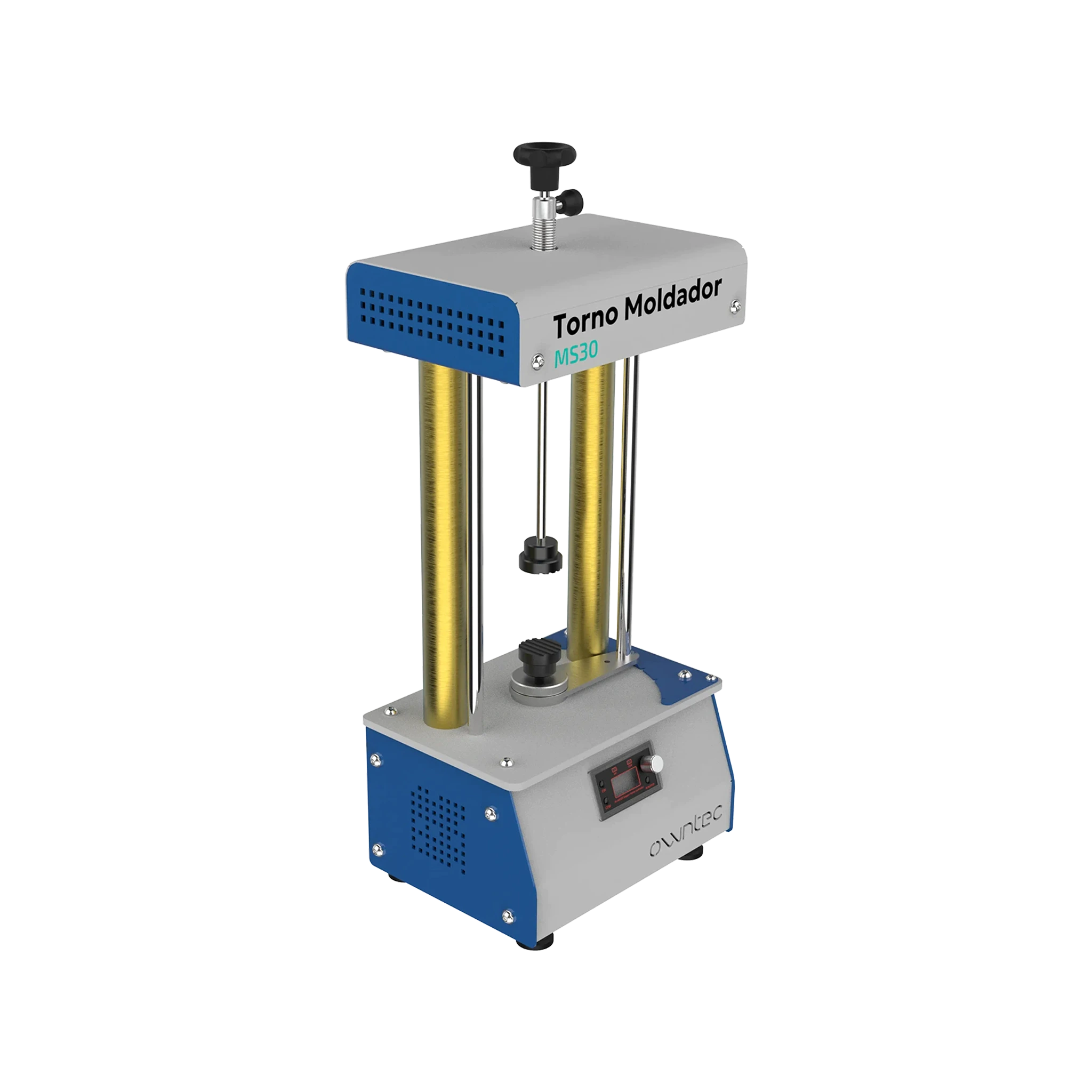

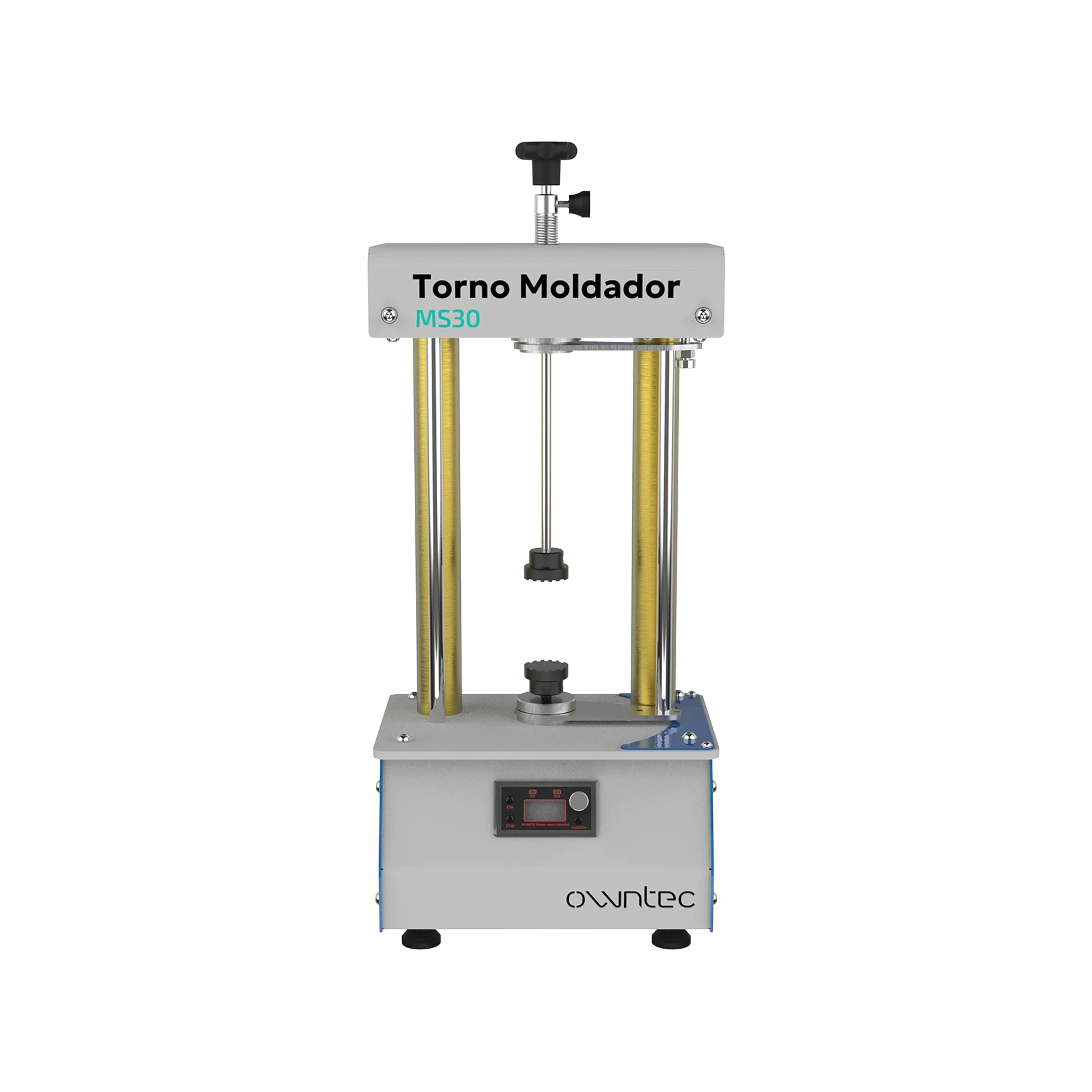

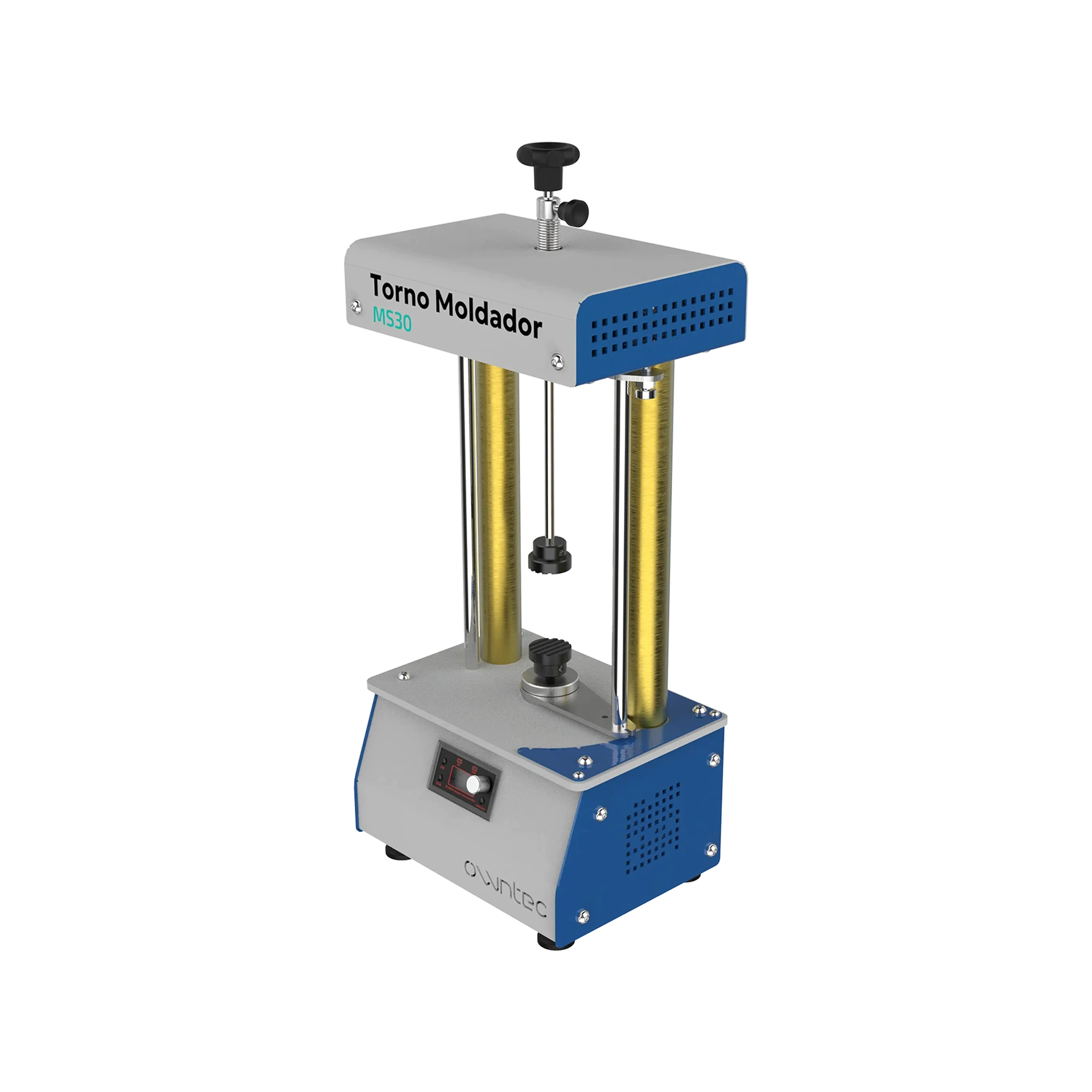

Torno Moldador
Cód. MS30
O MS30 – Torno Moldador Owntec prepara corpos de prova de solo com precisão dimensional, garantindo amostras adequadas para ensaios geotécnicos normativos. Compacto, robusto e fácil de operar, é ideal para laboratórios que buscam padronização e repetibilidade na preparação das amostras.
Descrição
O MS30 – Torno Moldador Owntec foi desenvolvido para o ajuste dimensional de corpos de prova cilíndricos obtidos a partir de amostras indeformadas de solo, assegurando a preparação adequada para ensaios geotécnicos laboratoriais. Seu sistema permite o desbaste preciso das amostras, combinando bases giratórias intercambiáveis com um mecanismo de regulagem de altura e diâmetro para atender diferentes padrões dimensionais.
Assim, o equipamento se adapta às dimensões utilizadas em distintas normativas, permitindo o ajuste dimensional de amostras indeformadas conforme as necessidades do laboratório.
A regulagem é feita por um conjunto formado por haste de altura, manípulo de fixação e manípulo posicionador, que proporcionam ajustes finos e repetíveis. A rotação controlada é realizada por meio de módulo PWM, permitindo ao usuário definir velocidade e sentido de giro com segurança e praticidade.
O MS30 é compatível com bases nos tamanhos:
- Ø35 × 70 mm
- Ø50 × 100 mm
- Ø70 × 140 mm
- Ø100 × 200 mm
Desenvolvido pela Owntec, o MS30 integra um portfólio de soluções nacionais para laboratórios de geotecnia, contando com suporte técnico próprio no Brasil, que inclui orientação operacional, acompanhamento na implantação, esclarecimento de dúvidas técnicas e apoio contínuo ao laboratório.
Sempre que necessário, a equipe também está apta a realizar manutenções preventivas, corretivas e atualizações estruturais, mecânicas, eletrônicas ou de software, garantindo longevidade e confiabilidade ao equipamento — tudo isso em um sistema plug-and-play, pensado para funcionar de forma intuitiva e imediata no dia a dia do laboratório.
Características
Gerais
- Estrutura em aço de alta rigidez.
- Sistema de ajustes independentes de altura e diâmetro.
- Controle eletrônico PWM para velocidade e sentido de rotação.
- Motor de passo para rotação estável e precisa.
- Operação intuitiva e sistema plug-and-play.
- Alimentação: 24 V – 50/60 Hz | Potência: 50 W.
- Fonte de alimentação 24 V com conector bipolar.
- Dimensões: 259 × 193 × 726 mm (L×P×A).
- Peso: 14 kg.
Sistema de Desbaste
Bases giratórias intercambiáveis:
- Ø35 × 70 mm
- Ø50 × 100 mm
- Ø70 × 140 mm
- Ø100 × 200 mm
- Haste de altura com manípulo de fixação e posicionador.
- Sistema de referência para controle de altura e diâmetro.
Aplicações
Adensamento Unidimensional
ABNT NBR 16853:2020: Solo – Ensaio de adensamento unidimensional.
Corpos de prova ajustados conforme as dimensões normativas para execução do ensaio de compressibilidade.
ASTM D2435M-11: Standard Test Methods for One-Dimensional Consolidation Properties of Soils Using Incremental Loading.
Preparação dimensional de amostras para consolidação unidimensional em carga incremental.
Resistência à Compressão de Solos
ABNT NBR 5739:2018: Concreto – Ensaio de compressão de corpos de prova cilíndricos.
Preparação de amostras cilíndricas de solo, remoldadas ou indeformadas, em dimensões compatíveis com rotinas de compressão simples.
(Observação: mantém coerência com a prática laboratorial — o MS30 prepara o corpo de prova mesmo que a norma seja originalmente voltada a concreto.)
Tração Diametral (Resistência à Tração Indireta)
DNIT 136/2018-ME: Misturas asfálticas – Determinação da resistência à tração por compressão diametral.
Ajuste de amostras cilíndricas para tração indireta em solos estabilizados ou misturas aplicáveis.
CBR — Índice de Suporte Califórnia
ABNT NBR 9895:2016: Solo – Determinação do índice de suporte Califórnia (CBR).
Conformação do corpo de prova dentro das dimensões especificadas para moldagem de CBR.
DNIT 172/2016-ME: Solos – Determinação do Índice de Suporte Califórnia (ISC).
Preparação dimensional para corpos de prova utilizados no ensaio DNIT.
Mini-CBR
DNIT 254/2023-ME: Solos – Mini-CBR.
Ajuste e acabamento de amostras para moldes de Mini-CBR, garantindo uniformidade e altura precisa.
Ensaios de Caracterização Geotécnica
Ensaios como limites de consistência, densidade natural, umidade e demais procedimentos que exigem corpos de prova cilíndricos moldados ou indeformados com dimensões controladas.
Para que cada ensaio seja realizado dentro das exigências normativas, o Torno Moldador Owntec utiliza bases giratórias intercambiáveis que garantem centralização, estabilidade e controle dimensional durante o preparo dos corpos de prova.
Acessórios compatíveis — MS30
Bases Giratórias Intercambiáveis (cada conjunto inclui base superior e base inferior)
- Ø35 × 70 mm
- Ø50 × 100 mm
- Ø70 × 140 mm
- Ø100 × 200 mm
