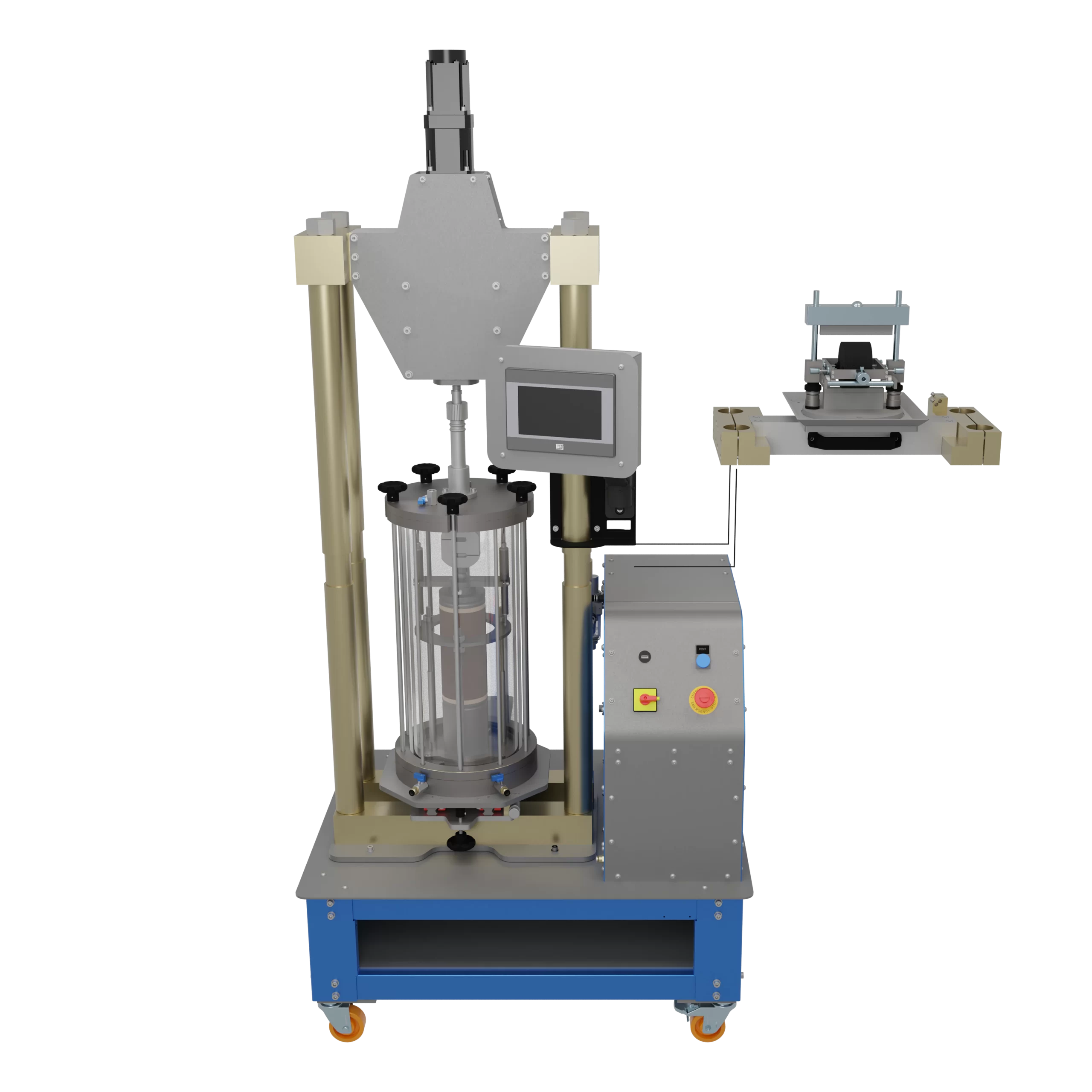

Equipamento constituído por uma bancada móvel, com estrutura em aço que dá suporte a prensa de carga dinâmica, a célula triaxial, ao sistema pneumático de controle de pressão e ao painel de comando.

A prensa é constituída por uma robusta estrutura de aço, sendo a movimentação realizada pelo topo superior, acionada por um servomotor que movimenta o pistão de carga. Na parte inferior encontra-se a base móvel, instalada sobre trilhos, facilitando a instalação e remoção da célula triaxial no equipamento.

Com a aplicação de cargas cíclicas é possível chegar a frequências de 1 Hz e 2 Hz, sendo pulso de carga de 0,1 s e o tempo de repouso de 0,9 s na frequência de 1 Hz, pulso de carga de 0,1 s com tempo de repouso de 0,4 s na frequência de 2 Hz.

A célula triaxial é composta por uma base e um cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Compatível com corpos de prova (CPs) de Ø100 mm x 200 mm ou Ø150 mm x 300 mm. Possui conectados em sua base registros de esfera com conexões de engate rápido para conexão em diferentes pontos internos da célula (pressão confinante, poropressão e contrapressão). No cabeçote estão instalados dois sensores de deslocamento, diametralmente opostos, para a medição dos deslocamentos do corpo de prova e em sua base os espaçadores para ajustes de altura de medição.

O sistema pneumático de controle de pressão é composto por uma válvula de regulagem manual, manômetro, filtros, regulador eletromecânico, sensor de pressão e conexões, permite aplicar e manter pressões conforme a necessidade do operador ou previamente programadas conforme normas.

O painel de comando do equipamento segue as normas de segurança, sendo a alimentação elétrica realizada por um cabo multipolar com plug industrial e possuindo interruptor diferencial residual (IDR), disjuntores, contatoras de segurança, relé de segurança, chave geral de energização com bloqueio, botão de emergência com trava, botão de reset do relé de segurança e uma entrada USB.

No painel também se encontra instalada a IHM (interface humano-máquina), onde é realizada toda a parametrização do equipamento (velocidade de operação, deslocamentos, esforços, etc.), o controle da operação do equipamento (início do teste e finalização do teste) e o monitoramento de variáveis relacionadas ao teste (apresentação numérica e gráfica de variáveis como deslocamentos, forças e tensões aplicadas durante o teste).

Os dados obtidos durante os testes são armazenados em arquivo com formato compatível com planilhas Excel, em uma mídia (pen drive) para posterior utilização em análise mais detalhadas.

Especificações Técnicas

O equipamento MS 161 – Triaxial Dinâmico Pro apresenta como características e especificações técnicas:

• Dimensões totais: 700 mm x 1000 mm x 2090 mm (LxCxA);
• Interface Humano-Máquina (IHM) 7” touchscreen;
• Uma entrada para pendrive;
• Alimentação elétrica: 220 V – 50/60 Hz;
• Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial ou padrão ABNT/NBR 14.136;
• Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança).

Prensa

• Servomotor com redutor planetário;
• Sensor de força (1 unidade): célula de carga com capacidade de 4000 kgf com resolução de 0,1 kgf;
• Velocidade de operação configurável: 0,01 a 500 mm/min;
• Curso do pistão: 40 mm;
• Ciclo de 0,1 s de carga e 0,9 s de repouso em 1 Hz;
• Ciclo de 0,1 s de carga e 0,4 s de repouso em 2 Hz.

Um Sistema de Controle de Pressão

• Um filtro com regulador e manômetro;
• Um regulador eletromecânico;
• Um filtro de retorno;
• Capacidade de pressurização: 0 a 200 kPa (0 a 2 bar) com resolução de 1 kPa
  OBS: Não acompanha compressor de ar.

Uma célula triaxial

• Comporta corpos de prova de Ø100 mm x 200 mm ou Ø 150 mm x 300 mm;
• Base e cabeçote em alumínio, tirantes em aço inox;
• Cápsula em acrílico transparente;
• Registros de esfera com conexão de engate rápido (pressão confinante, poropressão e contrapressão);
• Pressão máxima 200 kPa (2 bar);
• Duas pedras porosas sinterizadas de Ø100 mm e Ø150 mm;
• Duas membranas de látex para corpos de prova de Ø100 mm e Ø150 mm;
• Quatro anéis o’rings Ø100 mm e Ø150 mm;
• Conjunto de montagem na célula para CP de Ø100 mm e de Ø150 mm (base e top caps);
• Eixo de INOX retificado guiado de baixo atrito para aplicação de carga;
• Dois sensores de deslocamento com regulagem de altura;
• Base móvel para câmara triaxial facilitando a instalação da câmara e montagem do corpo de prova.

Acessórios (opcionais)

• Molde tripartido de aço zincado para corpos de prova de Ø100 mm x 200 mm ou Ø150 mm x 300 mm;
• Encamisador de membranas para corpo de prova de Ø100 mm x 200 mm ou Ø150 mm x 300 mm;
• Soquetes com energia de compactação de 2,5 kgf ou 4,53 kgf;
• Compressor de ar compatível.
