Controlador Integrado de Volume e Pressão
Cód. MS153
O Controlador Integrado de Volume e Pressão (CIVP) permite a realização da saturação de corpos de prova por contrapressão para ensaios triaxiais, até a obtenção do parâmetro B, em até 4 câmaras simultaneamente.
Descrição
Os solos, de forma geral, apresentam grande variação na sua constituição e nas suas características mecânicas. Além disso, um mesmo solo pode apresentar variações conforme o estado em que se encontra. Desta forma, conhecer o seu comportamento quanto à resistência ao cisalhamento é fundamental para que seja possível realizar estudos e projetos de engenharia. O equipamento MS 153 – Controlador Integrado de Volume e Pressão permite a realização da saturação de Corpos de Prova (CPs) por contrapressão para ensaios triaxiais, o que corresponde às etapas desse ensaio até a obtenção do parâmetro B, em até 4 câmaras (4 CPs) simultaneamente.
Complementos de apoio a operação:
- Saturação por gravidade, por vácuo ou outro sistema de pressões;
- Saturação por contrapressão com cálculo automático do Parâmetro B;
- Controle manual dos CVPs com funcionalidades de manutenção de pressão, medição de volume e avanço e recuo acelerado que permitem um enchimento do sistema de forma rápida;
- Tela de correções acessível para alteração de valores;
- Tela de ajustes para definições de aquisição de dados e critérios de finalização de ensaio
Características

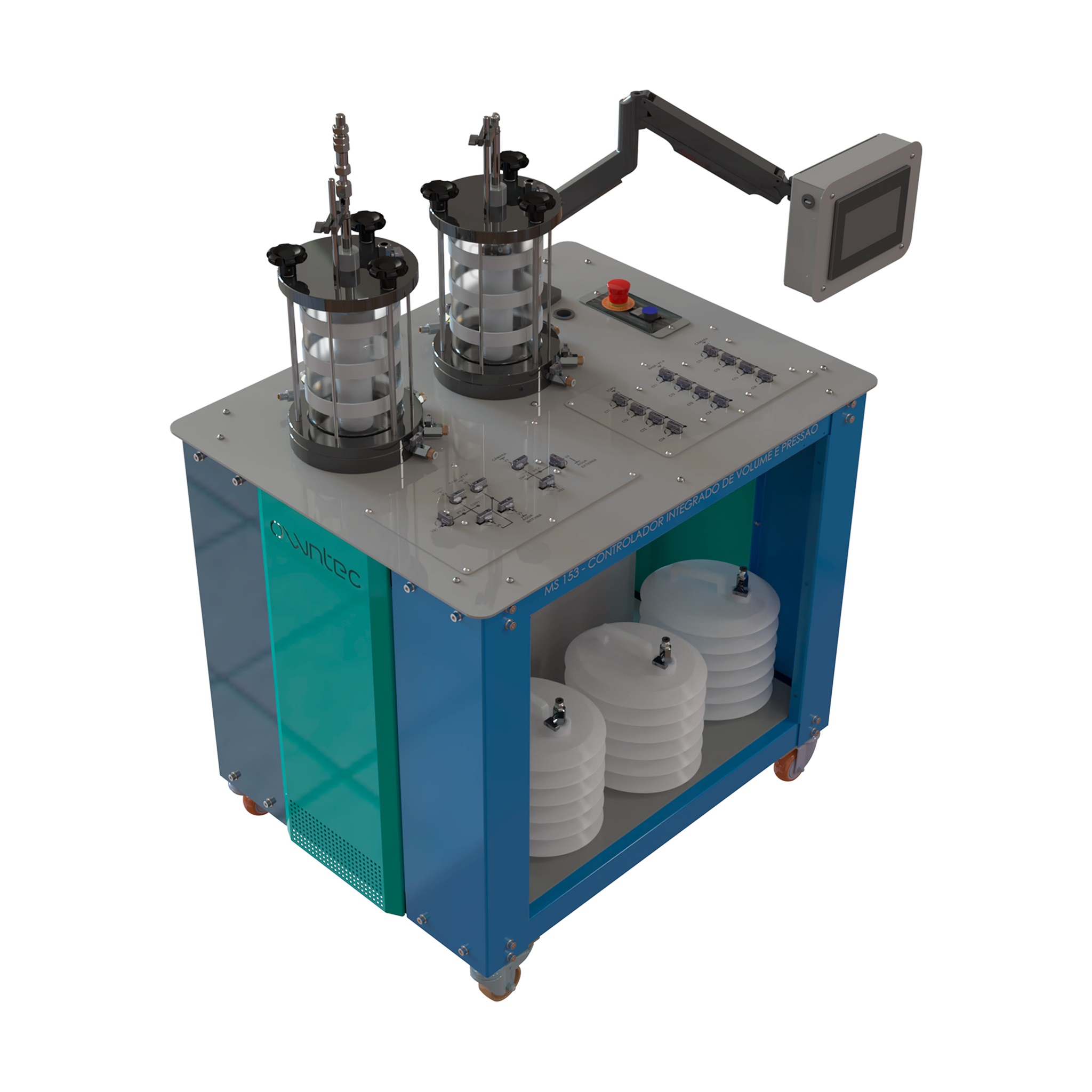

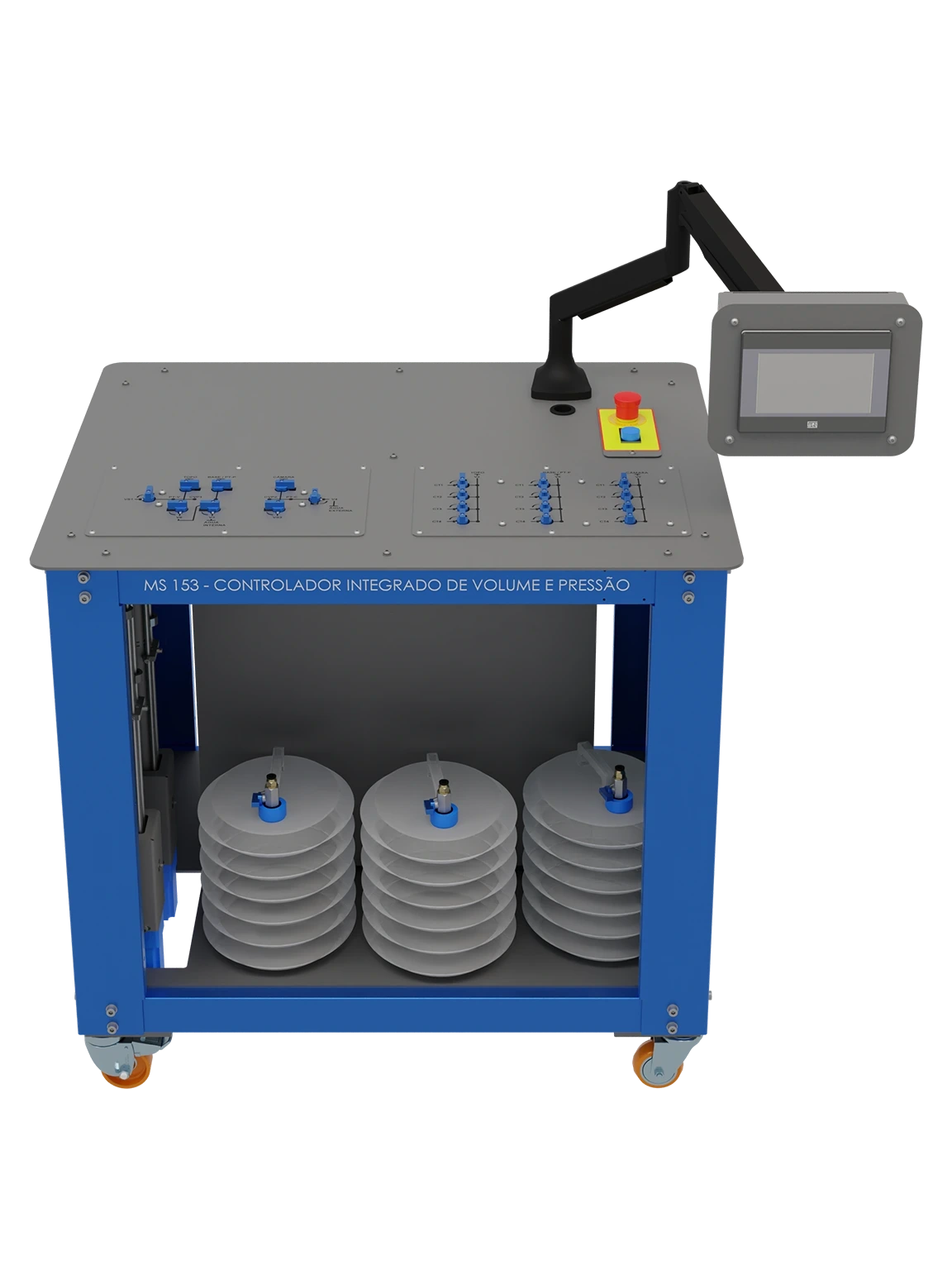

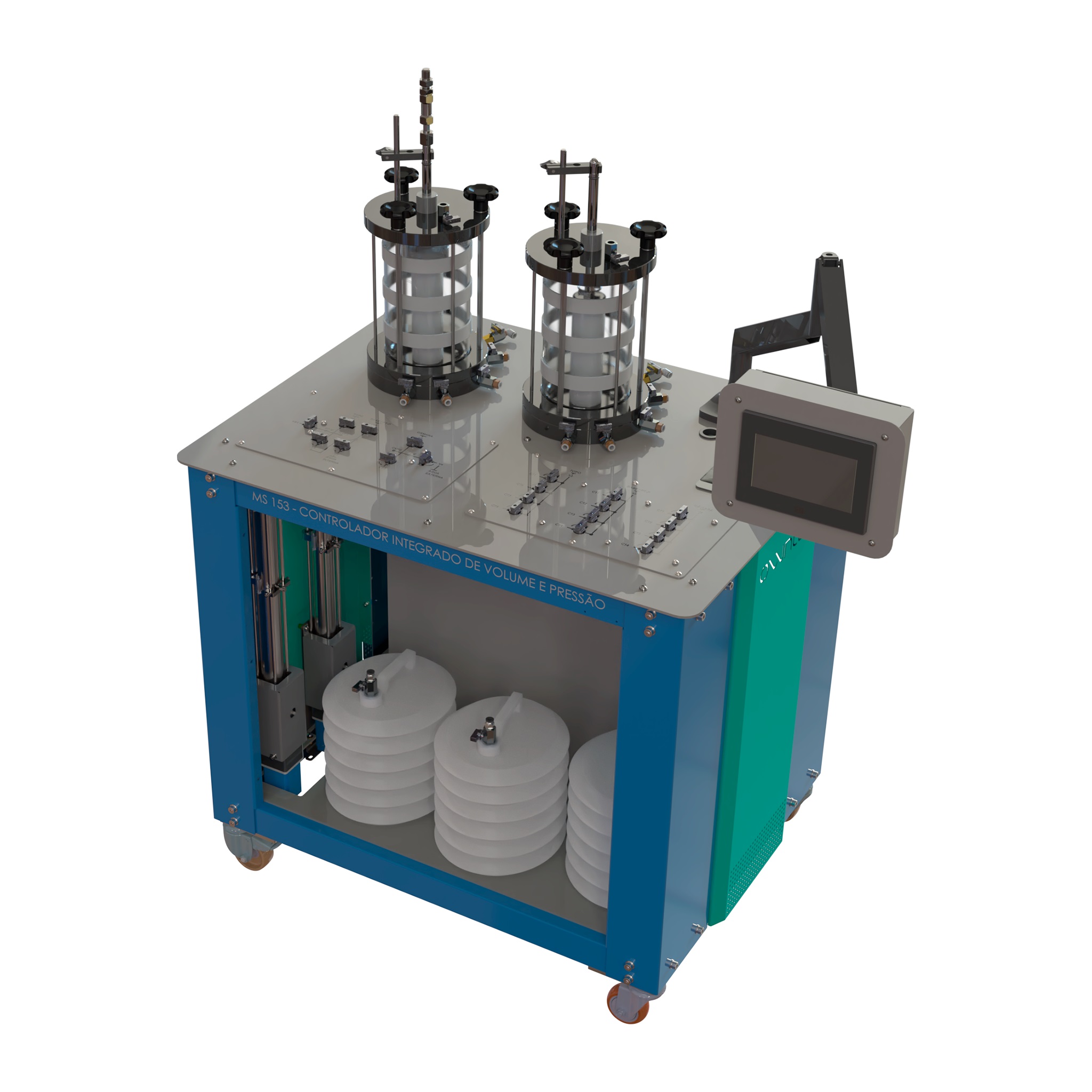

O equipamento é composto pela combinação dos seguintes conjuntos: o sistema de controle de volume e pressão (CVP), as células triaxiais e o software.
O sistema de possui duas unidades de controle de volume e pressão, contendo motores de passo, pistão, cilindro, transdutores de pressão, válvulas e conexões pneumáticas do tipo engate rápido.
Através deste sistema é possível controlar as pressões em diferentes pontos de maneira independente e também efetuar a medição da variação do volume em ensaios específicos. O direcionamento dos fluxos e a medição das pressões é realizado através do manifold. A célula triaxial é composta por uma base e cabeçote em alumínio, um corpo em acrílico, placas porosas e tirantes em aço. Aceita corpos de prova (CPs) com dimensões de Ø35 x 70 mm e Ø50 x 100mm. Possui conectados em sua base registros de esfera com conexões de engate rápido para conexão com a câmara, a base e o topo, permitindo a aplicação e leitura da pressão confinante, da poropressão e do vácuo.
O software permite o controle do ensaio por meio da interface homem-máquina (IHM) do equipamento, onde pode ser realizada a parametrização (definindo o tipo de ensaio, velocidade, curso, pressões etc), o controle da operação (início e finalização do ensaio) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o ensaio).
Dois sistemas de Controle de Volume e Pressão
Cada uma contém os seguintes itens:
- Um motor de passo e redutor;
- Um conjunto cilindro e pistão;
- Capacidade de pressurização: 0 – 1,0 MPa;
- Capacidade volumétrica: 200 cc;
- Resolução: 1 KPa / 0,01 cc;
- Alimentação elétrica: 220 V – 50/60 Hz;
- Ligação à rede elétrica por meio de cabo multipolar PP e tomada industrial;
- Dimensões do equipamento: 740 x 950 x 1500 mm (LxCxA).
Manifold
- Manifold em alumínio;
- Válvulas de esfera;
- Dois sensores de pressão: -0,1 a 1,0 MPa;
Uma célula para ensaio triaxial
- Pressão suportada 1,0 MPa;
- Camisa em acrílico;
- Registros de esfera com conexão de engate rápido (câmara, topo e base)
- Para corpos de prova de Ø50 x 100mm:
- Base e cabeçote em alumínio de Ø50 x 100 mm;
- Duas pedras porosas sinterizadas Ø50 mm;
- Duas membranas de látex para corpos de prova de Ø50 mm;
- Quatro anéis o’rings para Ø50 mm.
Acessórios opcionais
- Expansor de membrana látex de Ø35 x 70 mm e Ø50 x 100 mm;
- Mole bipartido para corpos de prova de Ø35 x 70 mm e Ø50 x 100 mm;
- Soquetes com energia de compactação de 2,5 kgf ou 4,53 kgf.
- Para corpos de prova de Ø35 x 70 mm:
- Base e cabeçote em alumínio de Ø35 x 70 mm;
- Duas pedras porosas sinterizadas de Ø35 mm;
- Duas membranas de látex para corpos de prova de Ø35 mm;
- Quatro anéis o’rings para Ø35 mm.
- 3 células para ensaio triaxial
Aplicações
O equipamento permite a realização de atividades práticas relacionadas abaixo:
- Saturação de corpos de prova (CPs) por contrapressão para ensaios triaxiais (até a obtenção do parâmetro B).
