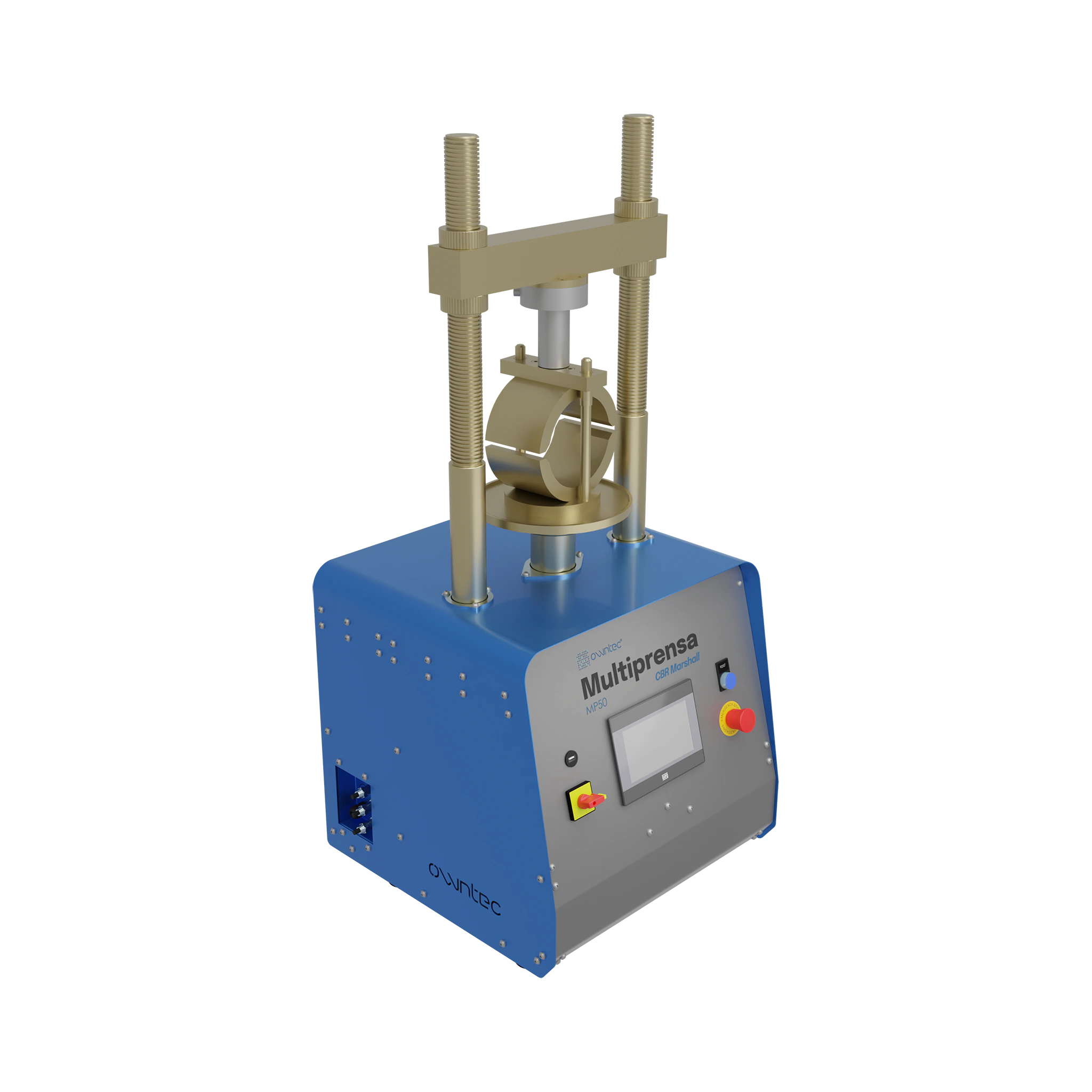

Multiprensa CBR Marshall
Cód. MP50
O método CBR (ISC) avalia a capacidade de suporte de carga de solos em pavimentos. Já os ensaios Marshall determinam a quantidade ideal de ligante em misturas asfálticas. O equipamento MP50 - Multiprensa CBR Marshall realiza ambos os ensaios de forma prática e confiável, com estrutura robusta e alta tecnologia.
Descrição
Os solos, de modo geral, apresentam grande variação na sua constituição e nas suas características mecânicas. Do mesmo modo sabe-se que, para uma mistura asfáltica, também ocorre grande variação de suas características mecânicas dependendo dos teores utilizados de ligante e agregados. Em ambos os casos, conhecer suas propriedades e comportamento mostra-se crucial para o engenheiro de pavimentos, dado que exercem grande influência no projeto e execução de obras nesta grande área.
O método ISC – Índice de Suporte Califórnia, popularmente conhecido como CBR – California Bearing Ratio, é um teste de penetração destinado a avaliar as características mecânicas de uma amostra de solo. Teve sua origem no estado da Califórnia, em 1939, sendo depois desenvolvido e modificado tornando-se hoje um dos mais conhecidos métodos de dimensionamento de pavimentos flexíveis. Seu objetivo é medir a capacidade de solos utilizados na construção de estradas de suportar determinada carga. É um método de ensaio empírico adotado por grande parcela de órgãos rodoviários no Brasil e no mundo.
O conjunto de ensaios de caracterização Marshall tem como objetivo, basicamente, determinar a quantidade ótima de ligante a ser utilizada em misturas asfálticas, destinadas à pavimentação de vias. Esses ensaios devem preceder a aplicação de revestimentos asfálticos pois permite a obtenção do teor de ligante a ser utilizado na mistura de modo a evitar a desagregação da mesma por falta de ligante, ou superfícies escorregadias e deformáveis por excesso. No equipamento MP50 é possível realizar os ensaios de compressão (estabilidade), fluência e tração diametral.
Visando a importância e necessidade desses ensaios para o ramo da engenharia de pavimentos, o equipamento MP50 - Multiprensa CBR Marshall destina-se à realização destes ensaios de forma prática e confiável, o que é possível devido à sua robusta estrutura e à alta tecnologia embarcada utilizada. Desse modo, a prensa permite a realização de atividades práticas de observação e caracterização do comportamento de amostras de solo e misturas betuminosas.
Características
O equipamento é constituído por um robusto esqueleto em aço galvanizado, que dá suporte ao sistema de movimentação e aplicação da carga sobre a amostra, assim como uma estrutura externa também em aço com pintura anti-corrosiva.
O sistema de movimentação e aplicação da carga no cilindro da amostra, possibilita a realização de ensaios em diferentes velocidades de avanço. As velocidades de avanço são mantidas constantes independente da deformação e da carga aplicada no corpo de prova.
As medições de força são realizadas por uma célula de carga calibrada e os deslocamentos por um transdutor de posição. Esse conjunto de sensores eletrônicos do são de padrão industrial e de alta qualidade.
O controle do ensaio é realizado por meio da Interface Humano-Máquina (IHM) do equipamento.
Na IHM é realizada a parametrização do equipamento (definidos o tipo de ensaio, velocidade, curso, etc), o controle da operação (início e finalização do teste) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o teste). O equipamento possui um ponto para conexão de pendrive no qual os dados resultantes dos testes são armazenados em arquivo com formato compatível com planilhas de cálculo para posterior utilização em análises mais detalhadas.
Estão previamente programados na IHM os ensaios de estabilidade Marshall, CBR, Lottman (RTCD), Mini CBR, Ruptura Triaxial e Adensamento, conforme suas respectivas velocidades de avanço e cursos máximos. Também está disponível uma quarta opção que é a utilização da prensa no modo livre, possibilitando ao usuário ajustar a velocidade e o deslocamento máximo conforme sua necessidade em ensaios de compressão simples.
O equipamento possui ainda sistema de segurança para proteção dos usuários com chave geral, dispositivo IDR, botão de emergência, rele de segurança com reset.
O equipamento MP50 - Multiprensa CBR Marshall apresenta como características e especificações técnicas:
- Dimensões do equipamento: 560 mm x 568 mm x 1295 mm (LxCxA);
- Normas relacionadas: DNIT 172/2016 - ME, NBR 9895:2016, DNER-ME 043/95, DNER-ME 107/94, DNIT 136/2018 – ME, DNIT 178/2018-PRO;
- Saída USB para gravação de dados em pendrive;
- Sensor de deslocamento (1 unidade): eletrônico linear com curso de 125 mm;
- Sensor de força (1 unidade): célula de carga com capacidade de 5000 kgf;
- Capacidade máxima de carga: 5000 kgf;
- Velocidade de operação: configurável via display da IHM - 0,01 mm/min a 60 mm/min;
- Curso do pistão: 125 mm;
- Alimentação elétrica: 220 V – 50/60 Hz;
- Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança).
Opcionais:
- Soquete para compactação;
- Base de compactação;
- Molde CBR 6”;
- Acessórios para realização de ensaio CBR (disco espaçador, pesos de sobrecarga, conjunto para medição da expansão (prato perfurado), tripé e extensômetro, extrator CBR, régua biselada 30cm);
- Molde Marshall 4”;
- Acessórios para realização do ensaio Marshall (extrator Marshall, cilindro de extração, fixador, molde de compressão).
Aplicações
O equipamento MP50 – Multiprensa CBR Marshall, permite a realização de atividades práticas de apoio, as abordagens teóricas relacionadas a:
- Ensaio CBR - California Bearing Ratio (ou Índice de Suporte Califórnia - ISC);
- Ensaio de estabilidade Marshall e fluência;
- Ensaio Lottman (determinação da Resistência à Tração indireta por Compressão Diametral - RTCD);
- Ensaio CTIndex;
- Ensaio Mini CBR (ou Iowa Bearing Value - IBV);
- Ruptura Triaxial;
- Prensa para compressão em diferentes velocidades.
