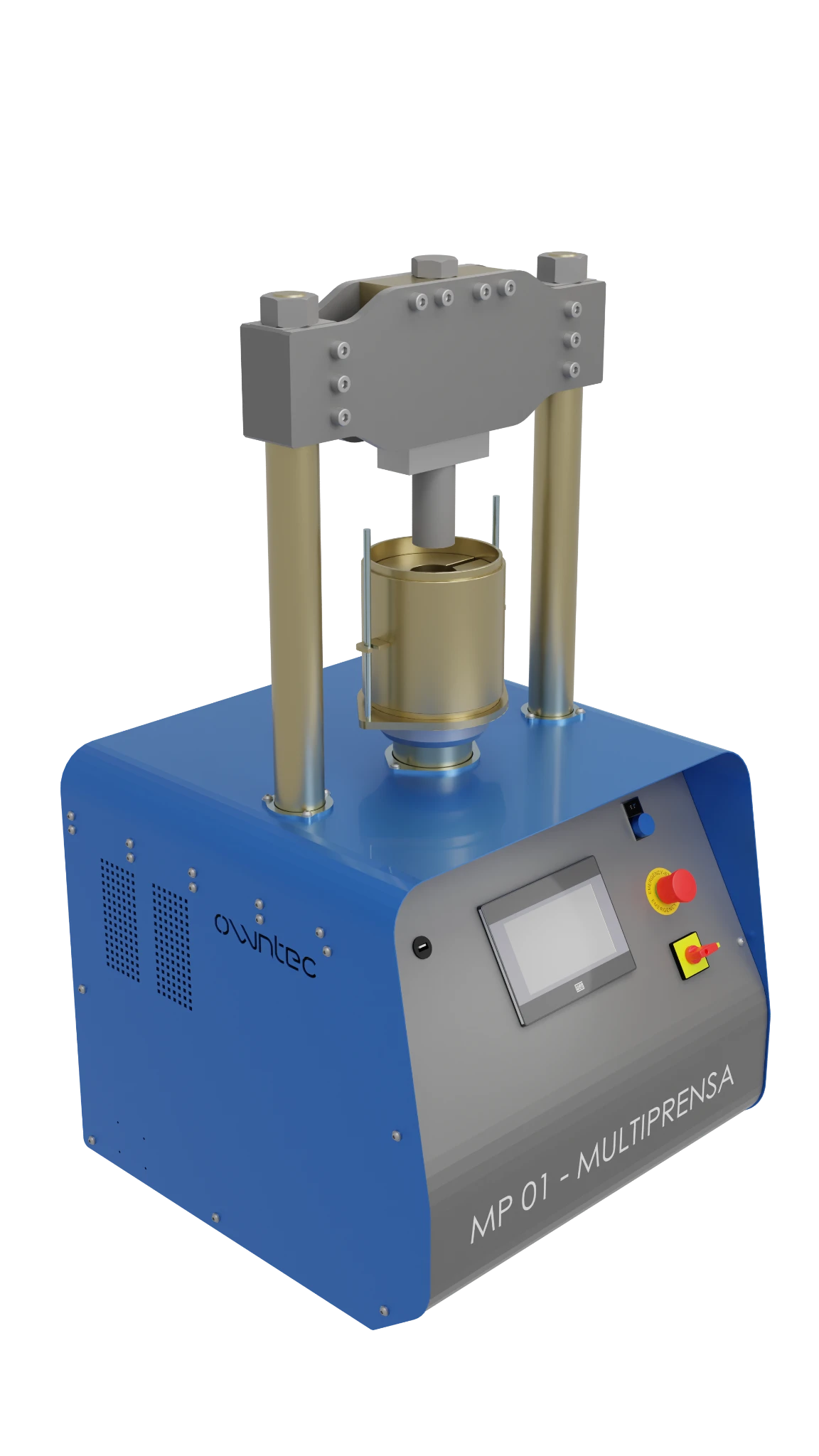

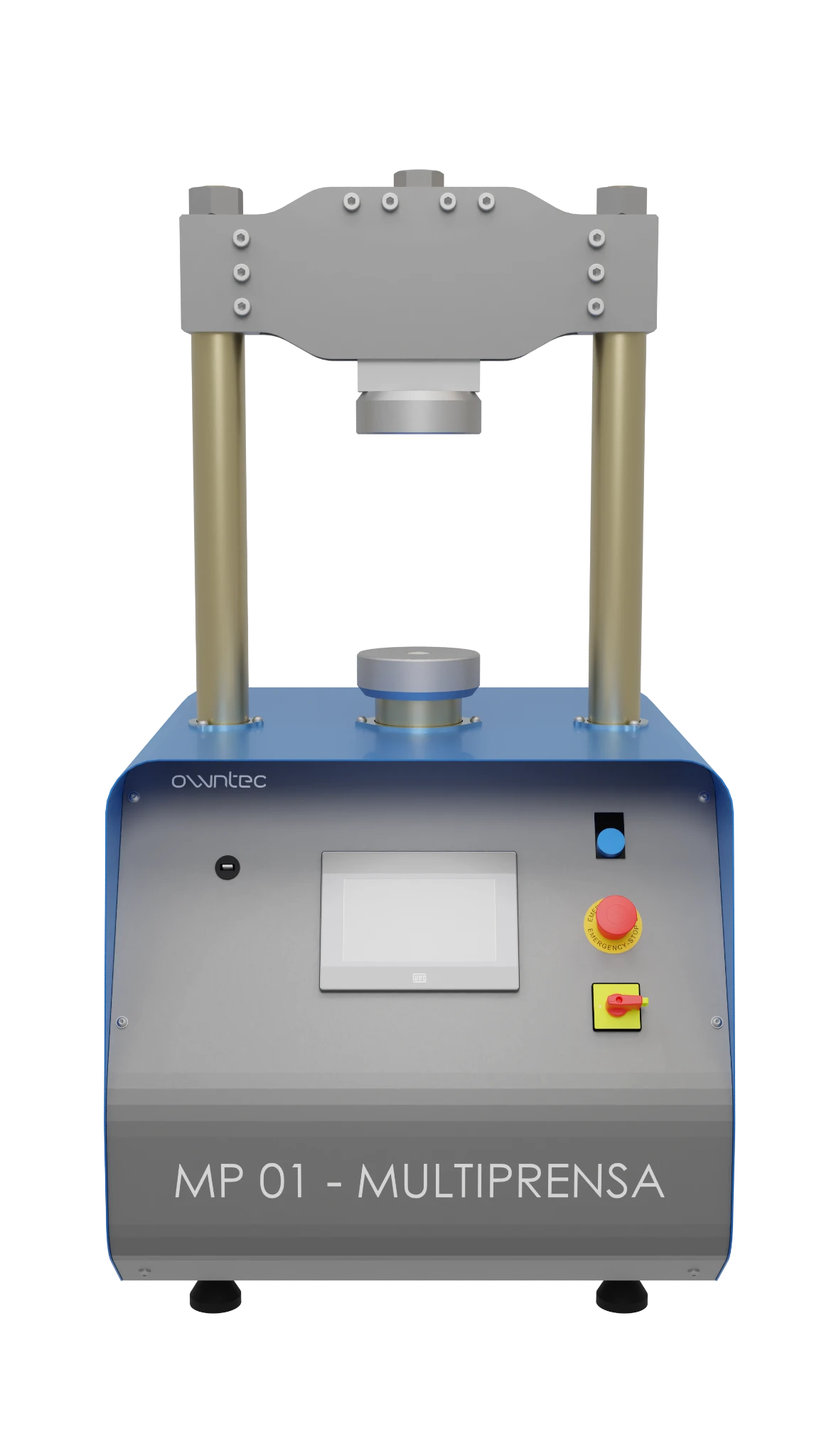

Multiprensa
Cód. MP01
A Multiprensa é uma prensa universal de ensaios que possibilita ensaios nas áreas de compressão e tração de corpos de prova de concreto, solos, pavimentação e outros
Descrição
Os materiais, de modo geral, apresentam grande variação na sua constituição e nas suas características mecânicas e conhecer suas propriedades mostra-se crucial para os projetistas, dado que a correta escolha dos materiais aplicados exerce grande influência no projeto e execução de em diversas áreas.
A MP 01 – Multiprensa foi desenvolvida especialmente para cursos de Engenharia Civil e Mecânica, garantindo qualidade e fidelidade na apresentação dos dados, auxiliando na excelência do ensino. Também é focada em laboratórios industriais, pensada para resolver os problemas de espaço, custo, conectividade e excelência. A MP 01 – Multiprensa é uma máquina universal de ensaios que permite realizar diversos ensaios em um único equipamento. Com os acessórios, se torna uma solução completa para ensaios de compressão em solos, asfalto, concreto de baixa resistência, resistência dos materiais e pavimentação, agregando tecnologia, melhorando os processos e otimizando o ambiente do laboratório. A Multiprensa também permite realizar ensaios de CBR (Índice de Suporte Califórnia – ISC), ensaios Marshall e ensaios Lottman.
Características
O equipamento é constituído por um robusto esqueleto em aço galvanizado, que dá suporte ao sistema de movimentação e de aplicação da carga sobre o corpo de prova, assim como uma estrutura externa também em aço com pintura anticorrosiva.
As medições de força são realizadas por uma célula de carga calibrada e os deslocamentos controlados e medidos através de um servomotor. Esse conjunto de componentes são de padrão industrial e de alta qualidade.
O painel elétrico do equipamento segue as normas de segurança, sendo a alimentação elétrica realizada por um cabo multipolar com plug industrial e possuindo interruptor diferencial residual (IDR), disjuntores, contatores de segurança, relé de segurança, chave geral de energização com bloqueio, botão de emergência com trava e botão de reset do relé de segurança.
O sistema de movimentação e aplicação da carga sobre os corpos de prova possibilita a realização de ensaios com diferentes velocidades, selecionadas de forma fácil no display eletrônico digital microprocessado do equipamento, também conhecido como interface homem-máquina (IHM).
Na IHM é realizada a parametrização do equipamento (definidos o tipo de ensaio, velocidade, curso, etc), o controle da operação (início e finalização do teste) e o monitoramento do teste (apresentação numérica e gráfica de variáveis durante o teste).
O equipamento possui um ponto para conexão de pendrive no qual os dados resultantes dos testes são armazenados em arquivo com formato compatível com planilhas Excel para posterior utilização em análises mais detalhadas em computadores pessoais.
Localizado na parte posterior do equipamento está uma caixa de conectores, contendo a conexão da célula de carga, uma entrada USB, uma entrada Ethernet, uma espera (caso seja inserido outro sensor) e a saída do próprio cabo de alimentação.
Os seguintes acessórios podem acompanhar o equipamento:
- Garras para ensaios de tração;
- Conjunto para ensaios de compressão de pequenos CP’s;
- Pratos de aço e discos de neoprene Ø50 mm e Ø100 mm;
- Espaçador para ensaios de compressão;
- Rótula para ensaios de compressão;
Pode acompanhar, ainda, conjuntos de corpos de prova com diferentes geometria e materiais.
Acessórios destinados aos ensaios CBR, Marshall e Lottman:
- Soquete de compactação (CBR);
- Base de compactação;
- Pé do soquete de compactação (Marshall);
- Molde CBR 6";
- Pistão de aplicação de carga para ensaio CBR;
- Disco espaçador;
- Pesos de sobrecarga;
- Prato perfurado;
- Tripé e extensômetro;
- Extrator CBR;
- Régua biselada 30 cm;
- Molde Marshall 4";
- Pistão de aplicação de carga para ensaio Marshall;
- Extrator Marshall;
- Cilindro de extração;
- Fixador;
- Molde de compressão;
- Frisos para ensaio Lottman.
O equipamento apresenta como características e especificações técnicas:
- Dimensões do equipamento: 620 mm x 630 mm x 1200 mm (L x C x A);
- Sensor de força (1 unidade): célula de carga com capacidade de 10.000 kgf;
- Medição do deslocamento integrada com resolução de 0,001 mm;
- Curso máximo: 130 mm;
- Velocidade de operação: configurável via display da IHM - 0,001 mm/min a 120 mm/min;
- Peso do equipamento: 240 kg;
- Pés niveladores;
- Interface homem-máquina (IHM) touchscreen 7”;
- Tensão: 220 V – 50/60 Hz - Corrente: 3,5 A - Potência: 0,8 kW;
- Tomada padrão ABNT 14136 – tensão 250 V – 10 A;
- Dispositivos de segurança (IDR, relé de segurança, chave de emergência, botão de reset relé de segurança);
- Saída USB para gravação de dados em pendrive;
- Conexão com a nuvem para monitoramento remoto através da plataforma OWNLAB, via browser padrão, acesso opcional por QR Code.
Opcionais:
- Garras para ensaios de tração;
- Conjunto para ensaios de compressão de pequenos CP’s;
- Pratos de aço e discos de neoprene Ø50 mm e Ø100 mm;
- Espaçador para ensaios de compressão;
- Rótula para ensaios de compressão;
- Conjuntos de corpos de prova com diferentes geometria e materiais;
- Soquete com pé para compactação das amostras CBR e Marshall;
- Base para compactação das amostras CBR e Marshall;
- Molde CBR 6” completo (base do molde, molde cilíndrico CBR, cilindro
complementar, borboletas de fixação); - Acessórios para realização de ensaio CBR (disco espaçador, pesos de
sobrecarga, conjunto para medição da expansão, tripé e extensômetro,
extrator CBR, régua biselada 30 cm); - Molde Marshall 4” completo (base do molde, anel inferior, anel superior);
- Acessórios para realização do ensaio Marshall (extrator Marshall,
cilindro de extração, fixador, molde de compressão).
Aplicações
O equipamento permite a realização de atividades práticas de apoio às abordagens teóricas relacionadas à:
- Materiais metálicos e não metálicos – Resistência à tração;
- Materiais metálicos e não metálicos – Resistência à compressão;
- Concreto – Resistência à compressão;
- Argamassa – Resistência à tração por compressão diametral e à compressão simples para revestimentos;
- Madeira – Resistência à compressão;
- Ensaio de CBR - California Bearing Ratio (ou Índice de Suporte Califórnia – ISC);
- Ensaio de estabilidade Marshall e fluência;
- Ensaio Lottman (determinação da resistência à tração indireta por compressão diametral).
A partir dos ensaios realizados é possível analisar as propriedades físicas tais como deformação, ductilidade, rigidez e fragilidade do material.
Os procedimentos para realização destes ensaios são apresentados no manual do equipamento.
Pode ser ainda expandida a quantidade de ensaios de tração e compressão conforme a necessidade, bastando combinar os acessórios e respeitando os limites de carga máxima do equipamento que é de 5 toneladas para o ensaio de tração e 10 toneladas para o ensaio de compressão.
