Estudo de Hidrologia
Cód. MF32
Descrição
A utilização dos recursos hídricos é fundamental para a vida humana desde a sua origem. Com o crescimento populacional as características de consumo e modificações no ambiente tem uma interação ampliada no que diz respeito a disponibilização destes recursos. Outro elemento extremamente importante na hidrologia é a precipitação, dados históricos revelam alguns padrões que podem ser utilizados a fim de controlar os recursos de maneira mais eficiente.
Visando melhorar a gestão destes recursos é necessário o conhecimento a respeito das características envolvidas nas relações entre a água e outros meios como a atmosfera, rocha e solos. A utilização desses conhecimentos permite, por exemplo, avaliar e administrar bacias hidrográficas, avaliar a propagação de contaminantes líquidos em rios e poços.
Os exemplos mais visíveis da utilização da hidrologia estão vinculados a fontes de abastecimento de água, obras hidráulicas como barragens e à irrigação. Em todos os sistemas algumas variáveis possuem grande influência nas análises e previsões, como a intensidade de chuva, a taxa de infiltração e o deflúvio superficial.
A fim de melhorar a aprendizagem significativa sobre os conceitos de hidrologia, o equipamento MF32 – ESTUDO DE HIDROLOGIA permite a integração teórico-prática possibilitando a realização de práticas relacionadas a precipitação, movimento da água sobre o solo e os rios, simulação de uma bacia hidrográfica com um meio permeável, tempo de retardo em um hidrograma ou uma tempestade em movimento.
Características

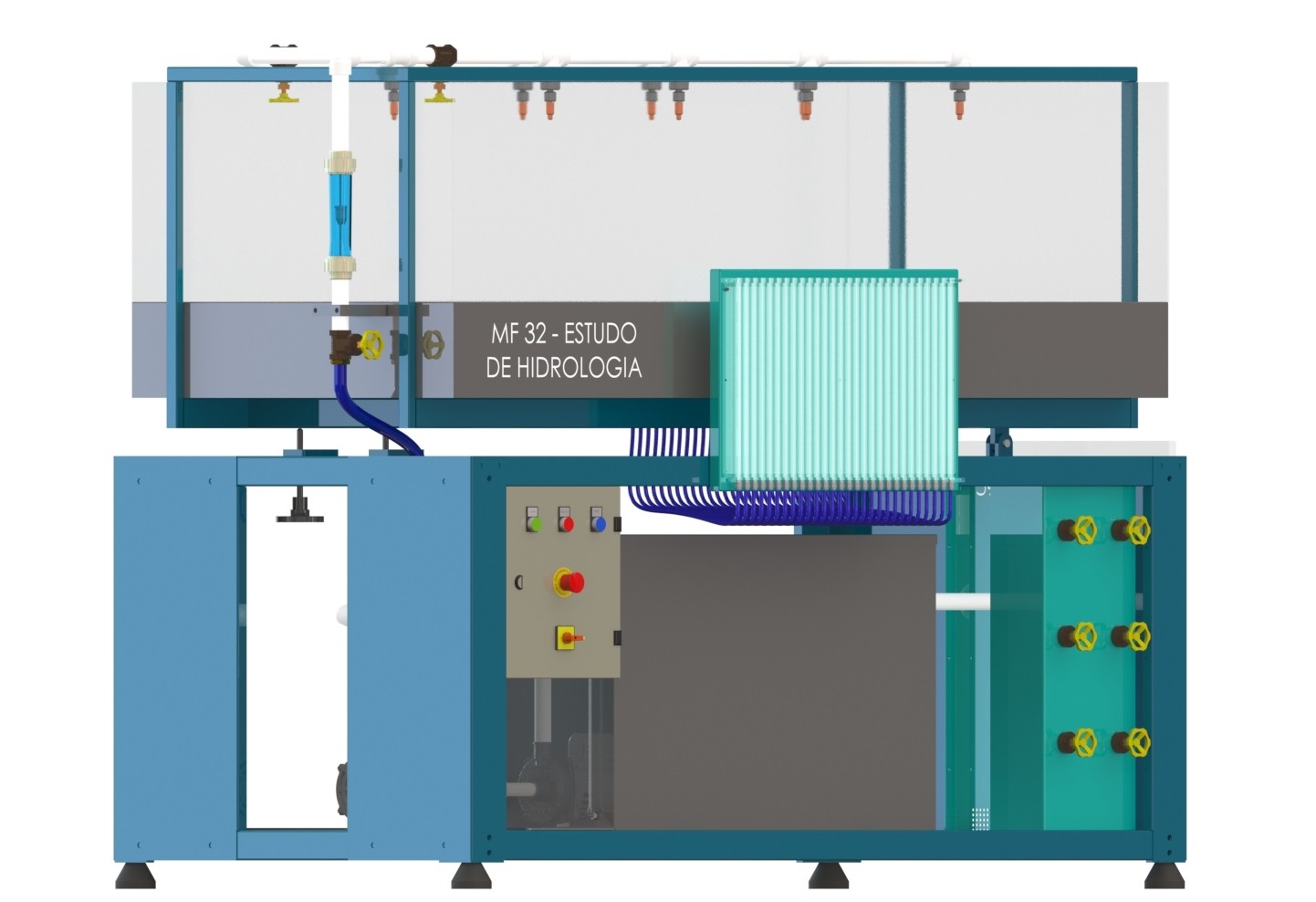

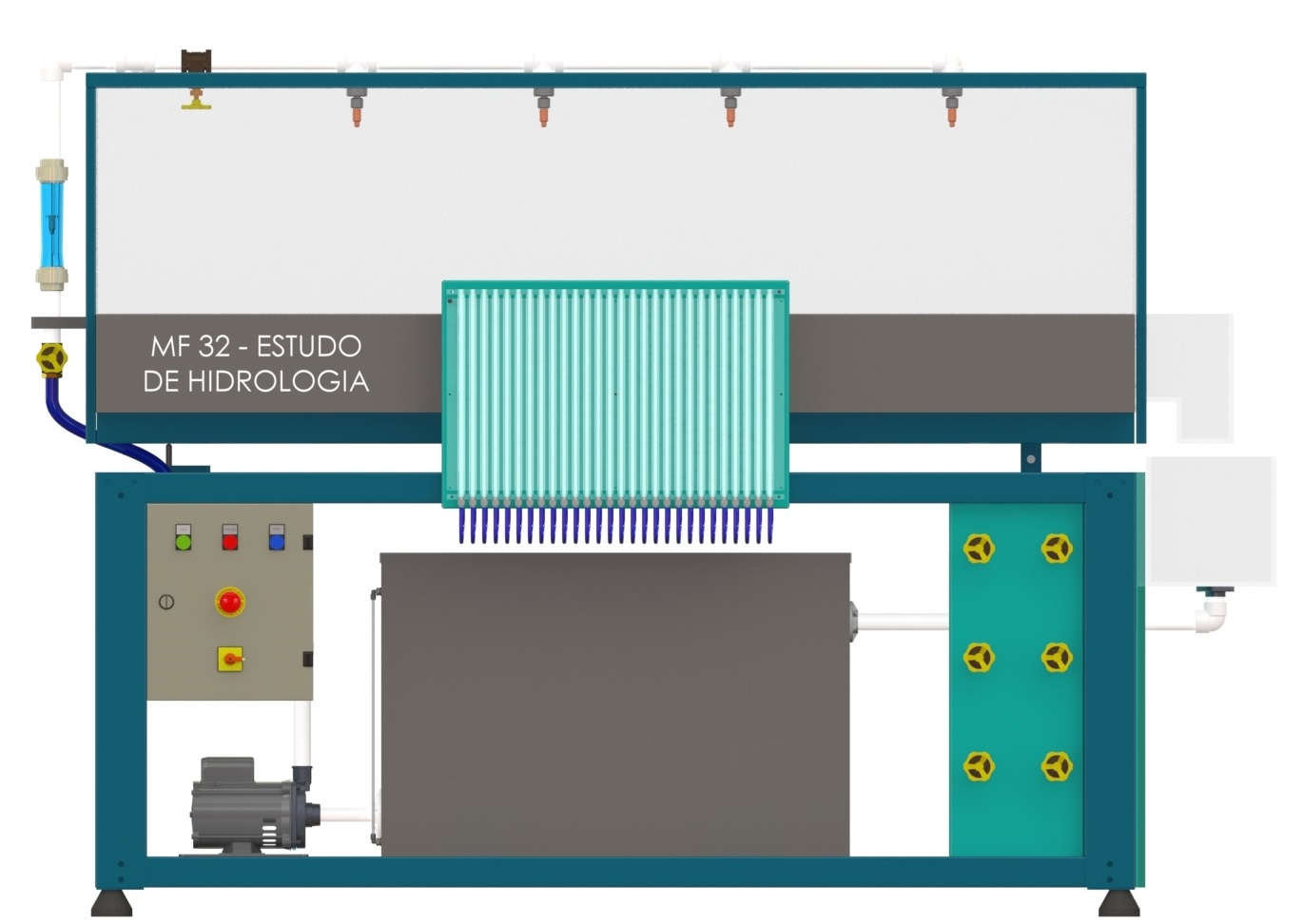

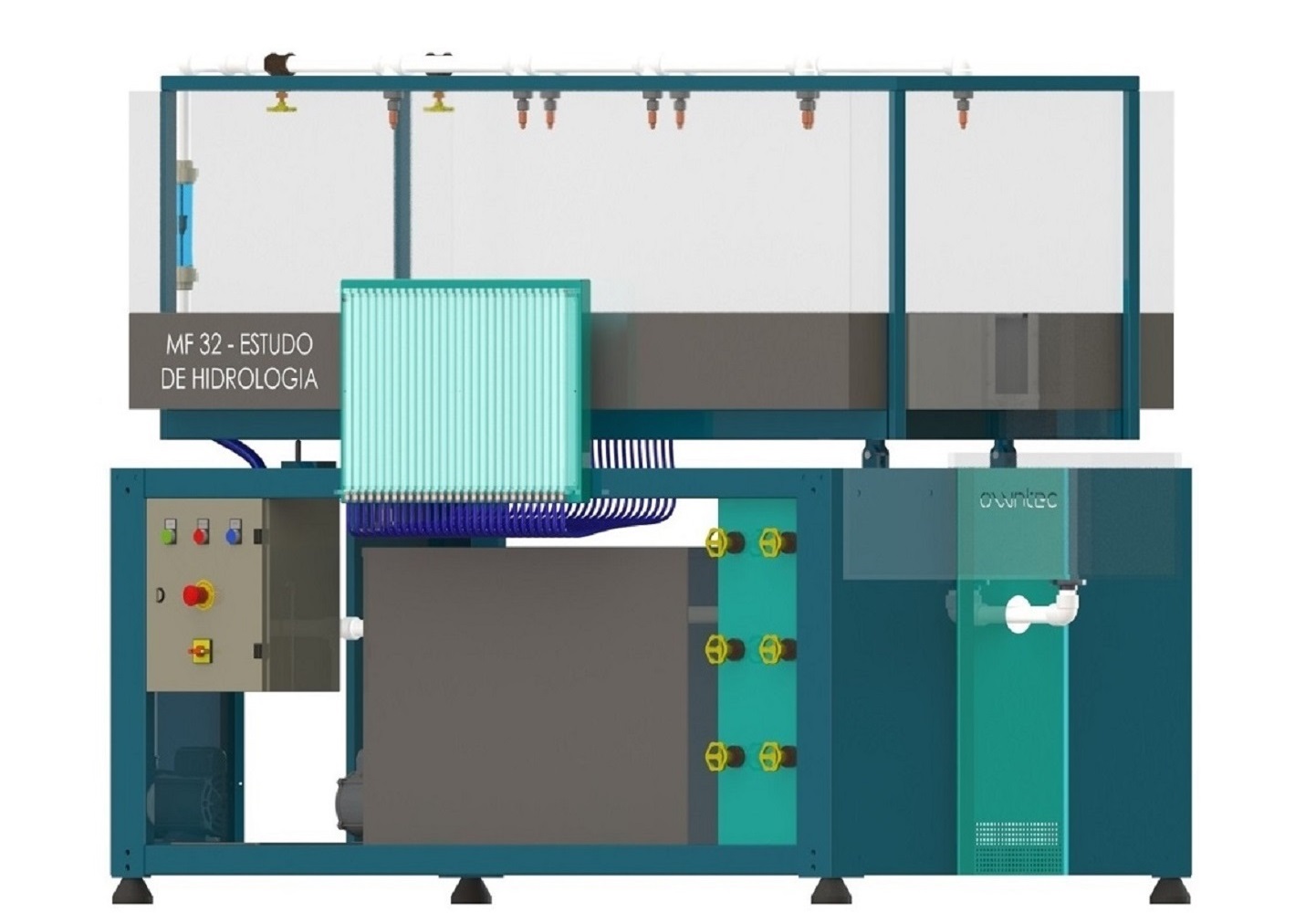

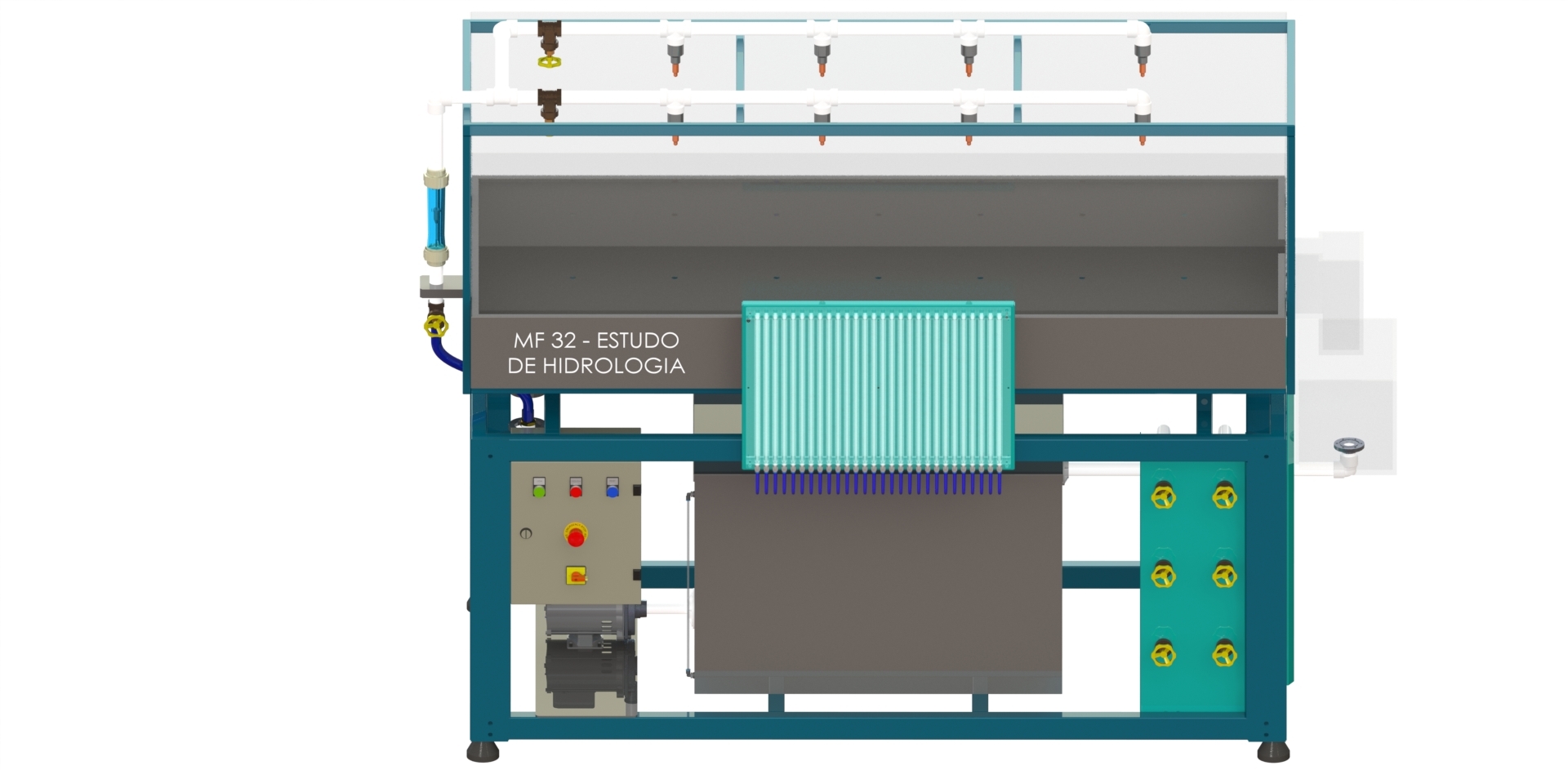

O equipamento é constituído por uma estrutura em aço e com pés niveladores. Essa estrutura dá suporte ao sistema de fornecimento de fluxo, às tubulações, ao quadro de comando elétrico, ao tanque de experimentos e demais componentes.
O sistema de fornecimento de fluxo, da bancada é composto por um reservatório de aço inox com visualizador do nível de água, uma motobomba, tubulações e um conjunto de válvulas, que permitem direcionar o fluido para a tubulação de interesse e estabelecer diferentes vazões conforme a necessidade de estudo.
Montado sobre a bancada está o Tanque de Experimentos, construído em aço inoxidável. Neste tanque são realizados os experimentos com o meio permeável, recomendamos utilização de areia lavada com granulometria de 0,5 a 1,5mm. Este tanque é articulado e permite a inclinação positiva ou negativa, através de um mecanismo de elevação.
Sobre o tanque encontra-se instalada a Estrutura de Precipitação responsável por simular várias configurações de precipitação e tempestades através da regulagem de 2 conjuntos de 4 bicos de spray (total 8 bicos) com ajuste de direção.
Para medição de vazão é utilizado um rotâmetro que permite uma fácil leitura dos valores das vazões durante a utilização do equipamento e das alterações que ocorrem nas diferentes configurações de operação.
Na lateral do equipamento encontra-se um reservatório volumétrico calibrado que permite realizar a medição de vazão através do método volumétrico.
Ao longo do Tanque de Experimentos estão instaladas 20 tomadas de pressão que são conectadas por mangueiras a um painel piezométrico que permite realizar medidas e traçar perfis de distribuição da água.
O painel elétrico de acionamento á alimentado por um cabo multipolar e plug industrial e segue as normas de segurança NR10, sendo composto por chave geral de energização com bloqueio, botão liga e desliga, chave de emergência, contatora, relé térmico, disjuntor diferencial residual.
O equipamento MF32 – ESTUDO DE HIDROLOGIA conta ainda com material de apoio didático e operacional que pode ser utilizado pelos docentes e discentes.
O manual operacional conta com instruções de Instalação e Montagem, Operação, Detalhamento Técnico do Sistema, Limpeza e Solução de Problemas.
Já o manual didático possui os tópicos relacionados a Fundamentação e Introdução Teórica, Materiais, Procedimento Prático (montagem, ensaio, operação e calibração), Amostras e Resultados e Bibliografia.
Este material tem o objetivo de integrar de maneira mais clara possível a prática e a teoria, possuindo as sequências de ações para obtenção dos resultados e resolução de problemas.
Especificações Técnicas:
- Estrutura: tipo bancada em aço com pintura anticorrosiva;
- Dimensões Totais: 2500mm x 1100mm x 2100 mm (C x L x H);
- Peso total: 460Kg;
- Tanque de experimentos: em aço inoxidável com dimensões de 2000mm x 900mm x 190 mm (C x L x H);
- Estrutura de precipitação: suporte, tubulações, 2 conjuntos de 4 bicos de spray (total 8 bicos) com ajuste de direção;
- Tanque de experimentos articulado;
- Reservatório principal: em aço inox com capacidade de 220 litros;
- Reservatório volumétrico calibrado;
- Tubulações: em PCV;
- Válvulas tipo gaveta para regulagem do fluxo;
- Um rotâmetro;
- Um painel piezométrico;
- Uma motobomba: 1/4 CV, tensão elétrica de 127/220 Vac;
- Painel elétrico com chave geral de energização com bloqueio e botão de emergência;
- Ligação a rede elétrica por meio de cabo multipolar e tomada industrial;
- Tensão de alimentação elétrica de 220/380 Vac;
- Equipamento em conformidade com a NR10 e a NR12;
- Manual didático e de operação;
Aplicações
O equipamento MF32 – ESTUDO DE HIDROLOGIA, permite a realização de atividades práticas de apoio as abordagens teóricas relacionadas aos itens abaixo:
- Relação entre precipitação e escoamento em várias inclinações com meio seco, saturado ou impermeável;
- Estudo de hidrogramas;
- Hidrograma superficial e as influências do escoamento subsuperficial;
- Investigações com uma tempestade em movimento;
- Investigações com múltiplas tempestades;
- Estudo de cones de depressão e suas interações com poços adjacentes;
- Rebaixamento do nível de água em escavações através de poços;
- Escoamento de um poço em um aquífero confinado;
- Estudo da erosão em torno de estruturas;
- Investigação do sobre o transporte de sedimentos e meandro de rios;
- Construção e simulação de bacia hidrográfica com precipitação e escoamento por poço;
