Estudo de Máquinas de Fluxo
Cód. MF01

Descrição
O estudo das máquinas de fluxo, sejam geradoras ou motoras, é de interesse de muitos cursos de engenharia, nestes momentos são abordados temas relacionados, tanto as formas construtivas como operacionais destas máquinas.
No estudo das bombas centrifugas além de suas formas construtivas, também é de grande importância conhecer o seu o comportamento durante sua operação, as relações existentes entre a velocidade do eixo, a pressão manométrica, a vazão e a potência.
Nas diversas abordagens relacionadas aos aspectos construtivos e de operação de uma turbina Pelton, é fundamental conhecer seu comportamento frente diferentes cargas hidráulicas, vazões de descarga, rotações de operação e as respectivas potências mecânicas produzidas.
A workstation do equipamento e o conjunto de componentes de padrão industrial que integram o mesmo, permite realizar a parametrização de operação, o controle da operação, o monitoramento das grandezas de estudo envolvidas, a apresentação gráfica das grandezas monitoradas e a gravação dos dados obtidos durante as atividades de práticas de estudo.
Destinado a produzir em ambiente de laboratório, diversas condições de operação, o equipamento MF01 Maquinas de Fluxo é um recurso didático, que agrega em uma montagem os elementos necessários, tanto ao estudo da bomba centrífuga como da turbina Pelton, permitindo a realização de inúmeras práticas durante os cursos que tratam destes temas.
Características

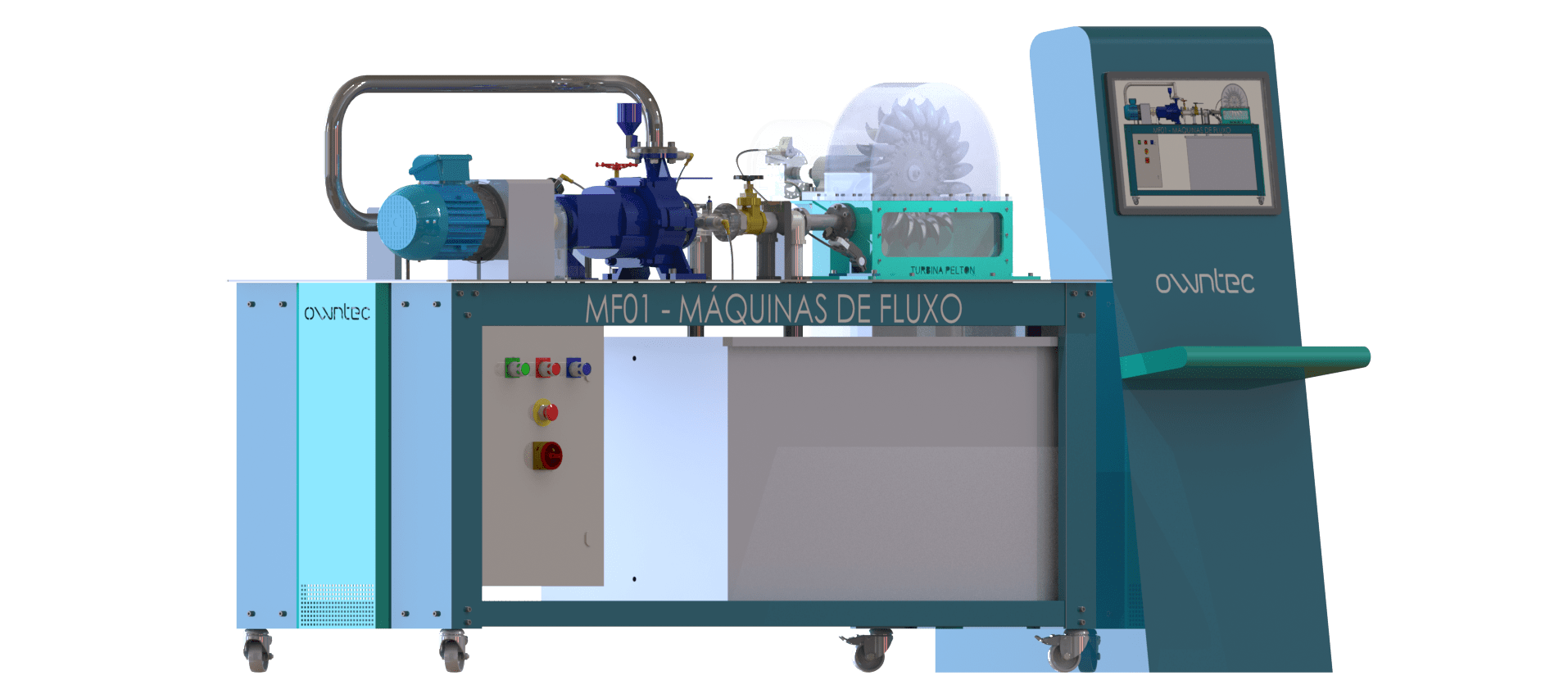

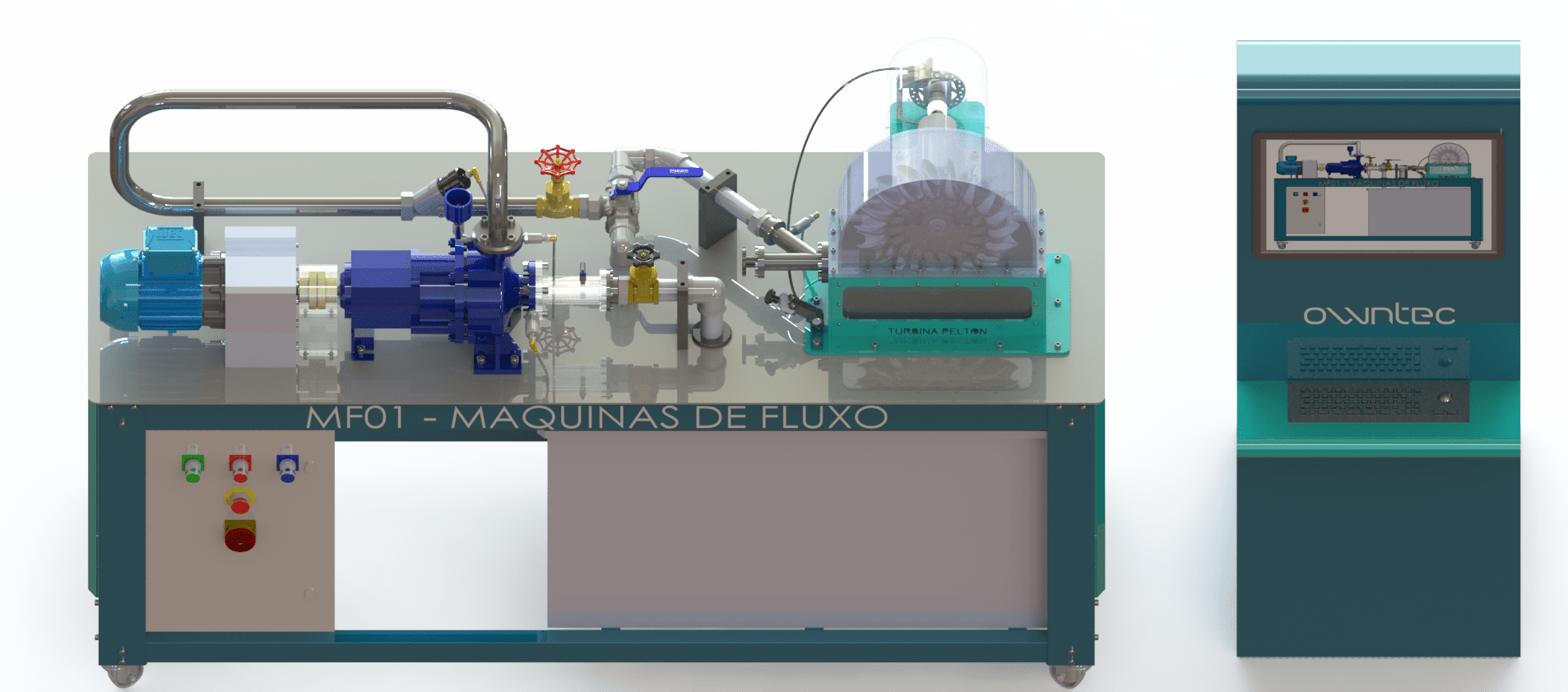

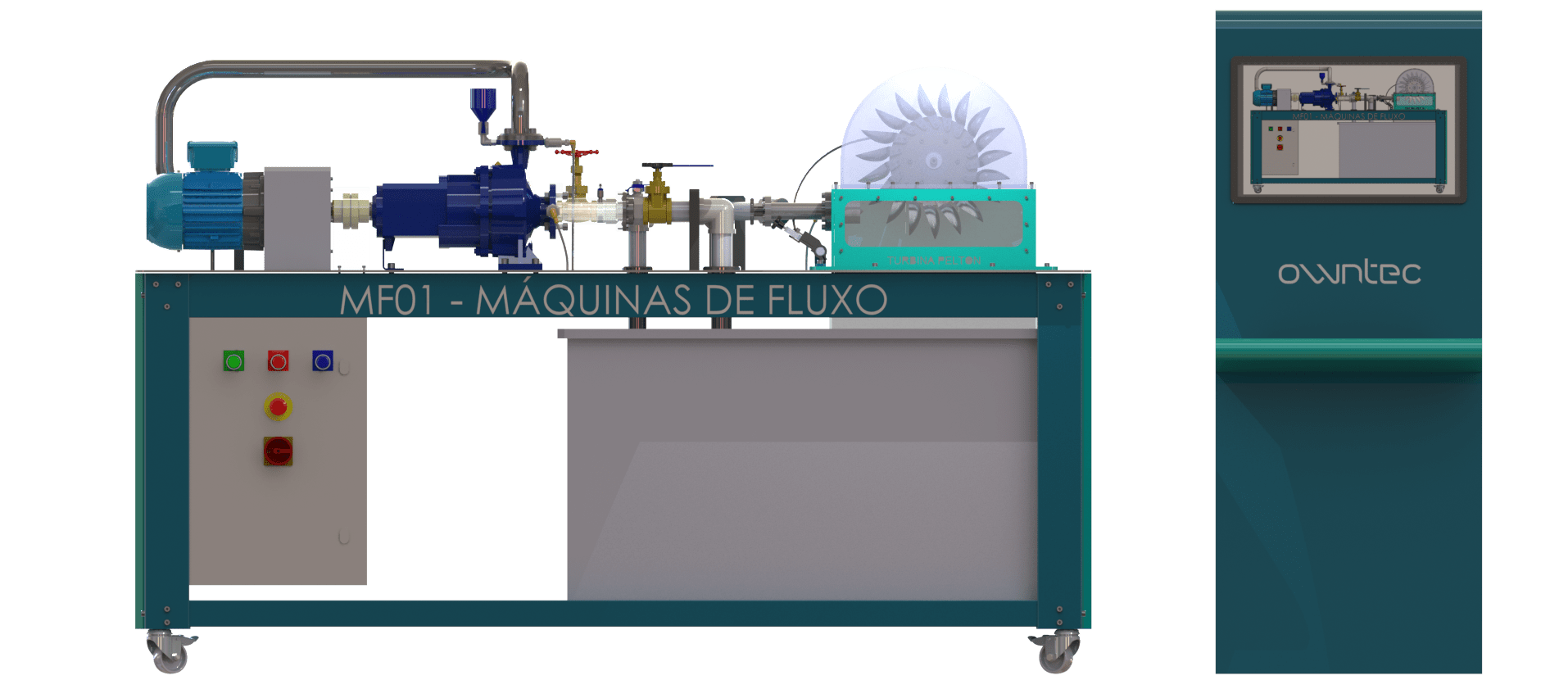

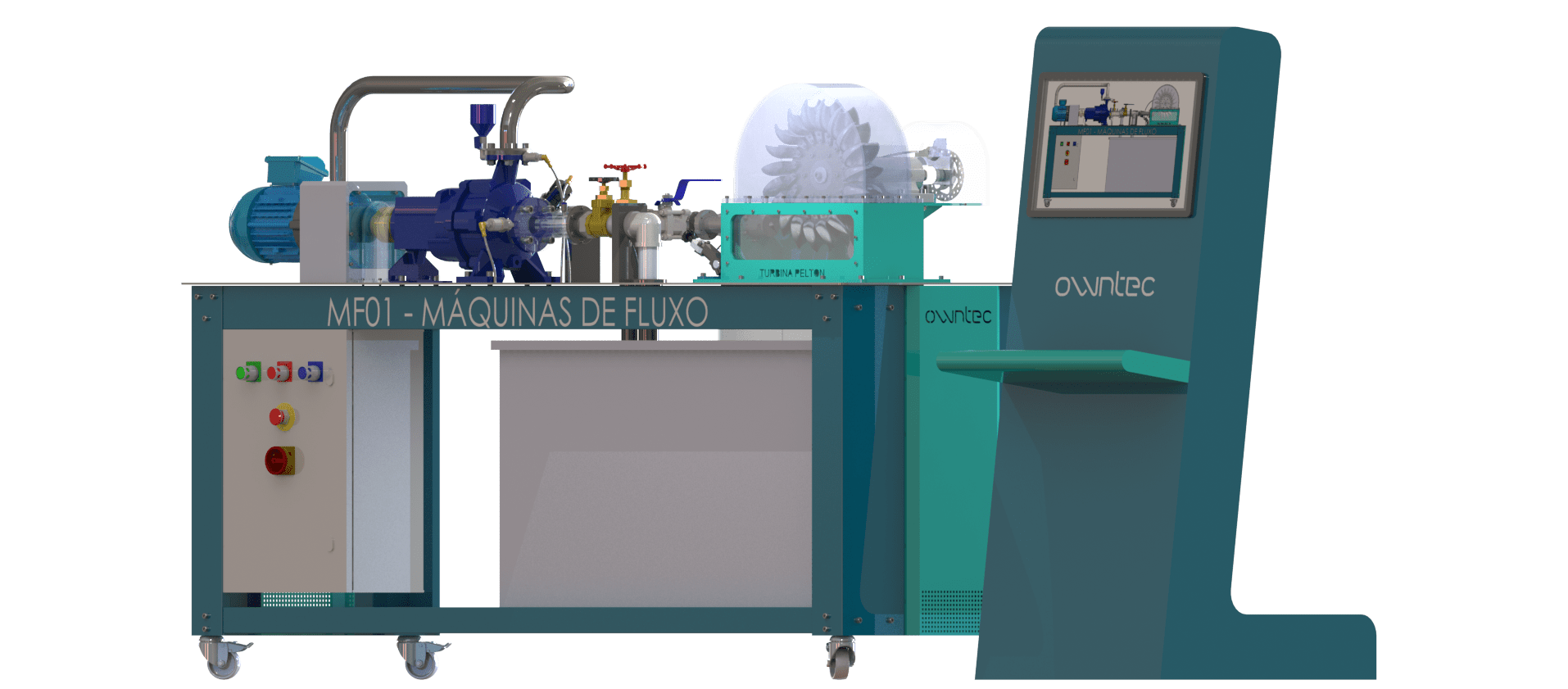

O equipamento é constituído por uma estrutura e tampo em aço, com rodízios para facilitar sua mobilidade. Esta estrutura dá suporte a bomba centrífuga, ao motor elétrico, ao dinamômetro, a turbina Pelton, as tubulações, ao reservatório de água, ao quadro de comando elétrico e demais componentes.
A bomba centrífuga utilizada, é comumente encontrada em instalações de bombeamento, apresenta características construtivas e operacionais, que possibilita aos estudantes se familiarizarem com a sua utilização. Possui rotor do tipo fechado, acoplamento ao motor por meio de acoplamento flexível elástico, pontos para conexão de sensor de pressão nos flanges de recalque e sucção, ponto para acoplamento do sistema de escorva e ponto de drenagem da carcaça.
O sistema de escorva da bomba é composto por um funil e válvula esfera instalado no flange de recalque da bomba centrífuga.
O sistema de drenagem da água que fica dentro da voluta da bomba centrífuga após a utilização do equipamento, possui uma válvula de esfera com conector rápido e mangueira.
O equipamento possui motor elétrico de indução trifásico dois polos controlado por meio de inversor de frequência, o qual permite operar o rotor da bomba em diferentes velocidades. O motor está acoplado ao dinamômetro do equipamento, especialmente construído, para o monitoramento e a aquisição dos dados de torque, potência mecânica e velocidade de operação do conjunto. Para a proteção dos elementos rotativos, está instalado no equipamento uma proteção em acrílico termo moldada para possibilitar a visualização do sistema.
A turbina Pelton é constituída por uma estrutura de suporte em aço, com mancal de rolamentos, rotor da turbina, bico injetor, cúpula do rotor em material transparente, sistema de freio, sensores para monitoramento e fornecimento de dados para armazenamento.
O rotor da turbina é produzido em aço inox, no qual estão fixadas por meio de parafusos as pás. As pás são fundidas em alumínio o que confere maior resistência a oxidação.
O bico injetor da turbina pelton é produzido em aço inox, possui regulagem por meio de manipulo da posição da agulha possibilitando produzir diferentes descargas e características do jato sobre as pás da turbina.
A tubulação de recalque é de aço inox, com acabamento polido e com conexões por roscas ou flanges, conduz o fluxo diretamente ao reservatório ou ao bico injetor da turbina Pelton.
Na tubulação de sucção está instalado um tubo de cavitação, próximo à entrada da bomba, construído em material transparente, para possibilitar a observação dos fenômenos relacionados a cavitação bem como produzir e demonstrar a pseudocavitação.
Instaladas junto as tubulações de sucção e recalque a válvula de pé, a válvula tipo gaveta, a válvula tipo globo e a válvula de esfera de três vias permitem ao manter a escorva da bomba, variar o fluxo e pressão na sucção da bomba, variar o fluxo e a pressão no recalque da bomba e direcionar o fluxo no equipamento.
O conjunto de componentes eletroeletrônicos e sensores utilizados no equipamento são de padrão industrial, permitem obter e armazenar os dados relativos a operação da bomba, do motor e da turbina. Durante a operação da bomba os sensores fornecem dados que permitem obter o torque exigido pelo eixo da bomba, a potência mecânica exigida, a velocidade de rotação do eixo, a pressão no recalque, a pressão na sucção e a vazão da bomba. Durante a operação do motor o inversor fornece dados relacionados a tensão elétrica, corrente elétrica, potência elétrica, frequência, velocidade do campo magnético do motor. Durante a operação da turbina os sensores permitem obter a velocidade do rotor, o torque produzido pela turbina, a potência produzida pela turbina, a vazão de descarga do bico injetor, a pressão (carga hidráulica) e a potência hidráulica.
O painel elétrico do equipamento tem sua instalação conforme normas de segurança relacionadas, como componentes principais possui inversor de frequência, controlador lógico - CLP, fonte de alimentação dos sensores, dispositivos de proteção e circuitos elétricos. Na face frontal do painel existem botões de acionamento com luzes indicadoras do estado de operação do equipamento, botão de emergência com trava e chave geral. O painel recebe alimentação elétrica por meio de cabo multipolar com plug para conector industrial.
O reservatório de água é confeccionado em aço inox possui capacidade de armazenamento de 400 litros, possui uma tampa em acrílico para minimizar o efeito de evaporação do fluído e formação de condensado na estrutura metálica do equipamento. Fornece fluido a bomba e recebe o fluxo que circula pelo equipamento possibilitando a operação sem a necessidade de reabastecimento durante as atividades práticas. Possui válvula de drenagem tipo esfera para facilitar o esvaziamento.
- Dimensões do equipamento: 2150 mm x 750 mm x 1400 mm (LxPxH);
- Estrutura e tampo em aço com pintura anticorrosiva;
- Bomba centrífuga monoestágio, rotor fechado de 145 mm, construção "Black-Pull-Out" e flanges na sucção e recalque, vazão máxima: 7,5 m³/h e pressão máxima: 40 mca;
- Rotor da turbina é de aço inox com pás fundidas em alumínio;
- Sistema de freio da turbina com sensor de força e rotação;
- Bico injetor e agulha de regulagem do jato confeccionadas em aço inox;
- Cúpula em material transparente para visualização da operação da turbina;
- Motor de indução trifásico, potência de 3 cv, com fixação ao dinamômetro por flange;
- Conjunto dinamômetro confeccionado em duralumínio para monitoramento do torque exigido pela bomba e rotação do eixo;
- Tubulações de inox polido;
- Sensor de vazão do tipo mecatrônico;
- Sensores de pressão da bomba no flange de sucção e recalque da bomba;
- Sensor de pressão do bico injetor;
- Válvula de gaveta de 1.5” na tubulação de sucção
- Válvula de agulha de 1.25”na tubulação de recalque
- Válvula de esfera três vias na tubulação de recalque;
- Software de controle e monitoramento com interface numérica e gráfica;
- Manual de operação com procedimentos;
Aplicações
O equipamento MF01 Máquinas de Fluxo, permite a realização de atividades práticas de apoio, as abordagens relacionadas a:
- Determinação do NPSH (Net Positive Suction Head) requerido pela bomba;
- Cavitação e demonstração da cavitação;
- Pseudo-cavitação e demonstração da pseudo-cavitação em bomba centrífuga;
- Torque e potência mecânica requerida pela bomba centrifuga;
- Construção de curvas características vazão x pressão;
- Construção de curvas características vazão x NPSH requerido;
- Construção de curvas características vazão x potência requerida;
- Determinação do rendimento da bomba centrífuga;
- Características construtivas da turbina Pelton;
- Análise das características construtivas das pás de uma turbina Pelton;
- Características do bico injetor e do jato produzido;
- Influência da vazão e pressão sobre as características do jato no bico injetor;
- Potência hidráulica ou potência de entrada em função da vazão e da altura de queda;
- Torque produzido pela turbina por diferentes descargas do jato sobre as pás do rotor;
- Potência gerada pela turbina em função da vazão e da altura de queda;
- Gráfico de potência gerada pela turbina para uma rotação no eixo e diferentes vazões e alturas de queda;
- Gráficos de variação do rendimento da turbina em função da rotação do eixo para diferentes vazões e alturas de queda;
- Rendimento da turbina para diferentes rotações do eixo, vazões e alturas de queda.
Permite ainda dar apoio as abordagens teóricas relacionadas a:
- Concepção e construção da bomba centrífuga;
- Vedações de uma bomba centrifuga;
- Instalação da bomba centrífuga;
- Escorva da bomba centrífuga;
- Partida e parada de operação da bomba centrífuga;
- Manutenção e solução de problemas em bombas centrífugas;
- Critérios de seleção de bombas centrífugas;
- Características de funcionamento de bombas centrífugas;
- Conversão entre pressão e altura manométrica em instalações hidráulicas;
- Medição da pressão e altura manométrica;
- Medição de vazão com sensores eletrônicos;
- Determinação do NPSH (Net Positive Suction Head) disponível;
