Data Logger
Cód. DTL01
O Data Logger transforma seu equipamento analógico em um poderoso equipamento digital, com exportação de dados e visualização de gráficos!
Descrição
O aumento da demanda dos ensaios laboratoriais, juntamente com a necessidade de digitalização dos dados e monitoramento, trás consigo a abertura de novas lacunas tecnológicas que visam serem preenchidas para aumentar, cada vez mais, a agilidade e confiabilidade nos resultados dos ensaios realizados.
O equipamento apresenta uma alternativa para o segmento, sendo capaz de realizar a monitoração e gravação das leituras de até 6 sensores de deslocamento (LVDT) e até 2 células de carga simultaneamente. O equipamento permite a captura dos dados de ensaios de Adensamento, CBR, modo Livre, entre outros, gerando um arquivo com os dados capturados e organizados individualmente de acordo com o número de sensores conectados, possibilitando análises posteriores de acordo com a necessidade de cada ensaio ou combinações.
Contabilizando total as combinações possíveis, o Data Logger é capaz de coletar e monitorar os dados de até 8 ensaios que podem ser realizados em simultaneamente.
Características

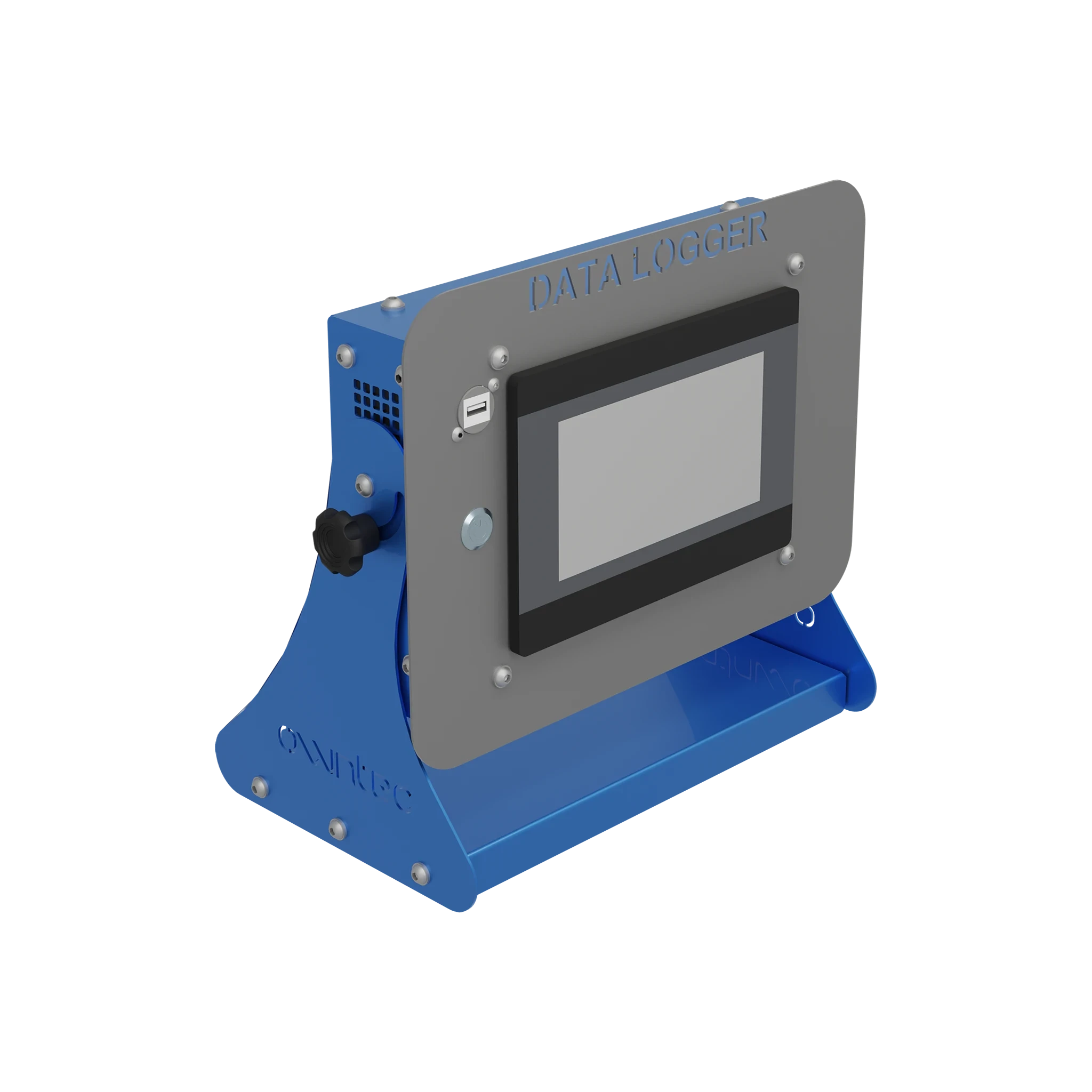

O equipamento é constituído por uma base em aço que permite ser fixada em bancadas ou suspensa em paredes ou suportes. É possível regular o ângulo de visualização através dos manípulos das laterais. As conexões dos sensores
são realizadas pela parte posterior do equipamento. Os dados podem ser analisados através da Interface de Controle e Monitoramento (IHM) ou exportados ao conectar um pendrive no dispositivo.
Na parte inferior do equipamento, encontra-se os suportes para fixação em bancadas ou paredes e suportes.

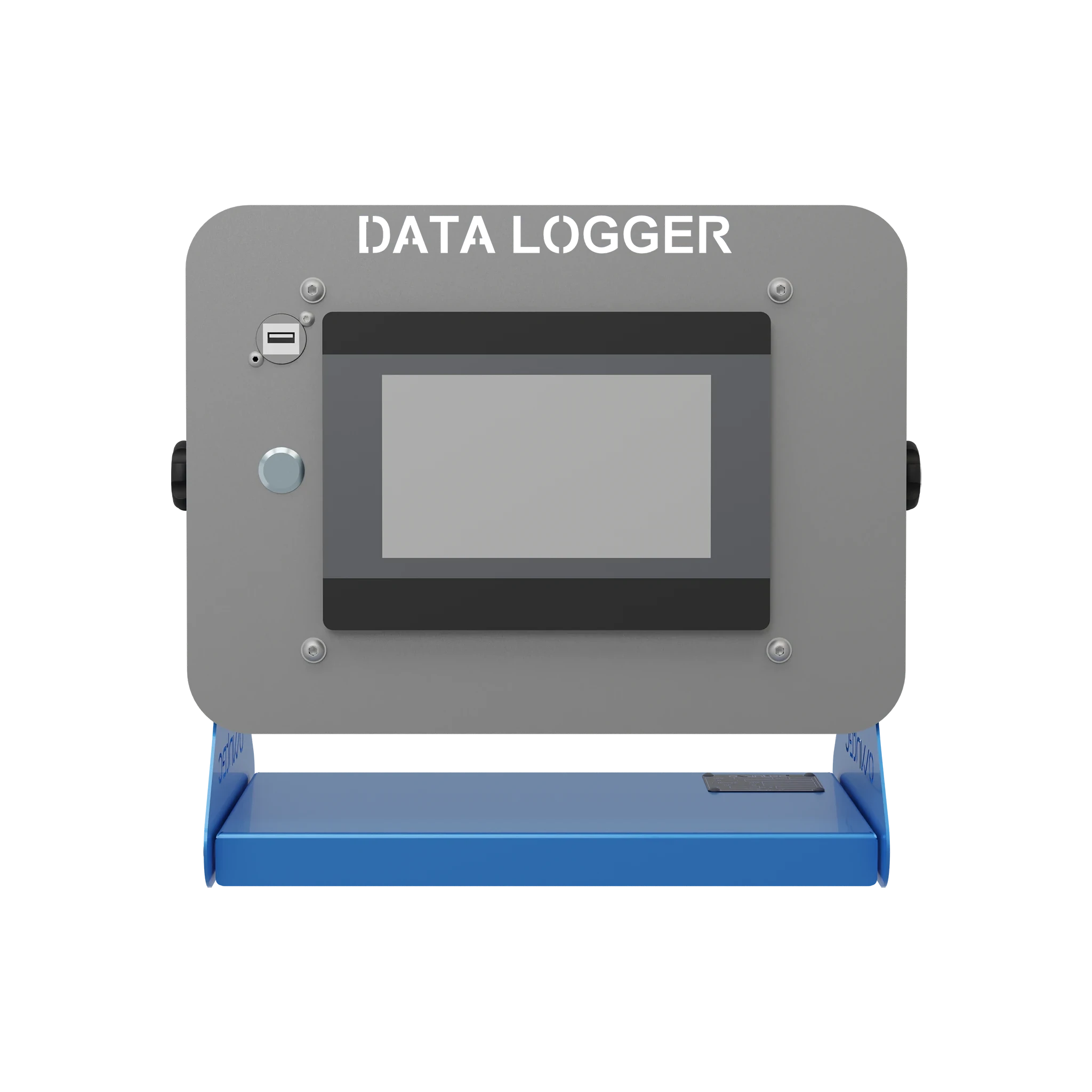

Na IHM é realizada a parametrização, o controle das aquisições, o monitoramento e calibração dos sensores conectados no equipamento.
Na parte posterior, além das conexões dos sensores, constam a conexão RJ45 e a conexão da fonte de energia.
O equipamento possui um ponto para conexão de pendrive no qual os arquivos gerados pelos ensaios podem ser exportados com formato compatível com planilhas Excel, possibilitando posteriores análises mais detalhadas em computadores pessoais.
O equipamento pode ser enviado com os seguintes acessórios, visando atender a necessidade de diferentes variações e combinações de testes:
- Célula de carga com capacidades variadas;
- Sensor de deslocamento com variadas capacidades de medição.
O equipamento apresenta como características e especificações técnicas:
- Dimensões do equipamento: 365 mm x 210 mm x 320 mm (L x P x H);
- Peso do equipamento: 5,4 kg;
- Interface homem-máquina (IHM) touchscreen 7”;
- Tensão: 100~240 V – 50/60 Hz - Corrente: 320 mA (127 V) / 180 mA (220 V) - Potência: 40 W;
- Conectado à rede elétrica por meio de uma fonte de alimentação própria;
- Saída USB para gravação de dados em pendrive;
- Entrada RJ45 para conectar em uma rede local;
- Entrada para duas células de carga;
- Entrada para seis sensores de deslocamento (LVDT).
Aplicações
O equipamento permite a monitoração e gravação de dados de ensaios como:
- Adensamento;
- Índice de Suporte Califórnia - ISC (CBR - California Bearing Ratio);
- Ensaios diversos.
Os arquivos gerados podem ser exportados em formato compatível com planilhas Excel, possibilitando análises mais detalhadas em computadores pessoais.
