Soluções

Compactador Automático de Solos

Cód. MS40

O Compactador Automático Owntec executa ensaios de compactação conforme NBR 7182, DNIT 443, ASTM D698 e ASTM D1557, garantindo energia aplicada de forma precisa, estável e segura. Robusto, automatizado e simples de operar, ele padroniza o procedimento e reduz variáveis manuais, trazendo confiabilidade às rotinas de laboratório.

Adicionar ao orçamento

Sistema de Queda do Soquete — Base Giratória — Compactação Normal — Compactação Pesada — NBR 7182 — DNIT 443 — ASTM D698 — ASTM D1557 — Laboratório de Solos — Energia Aplicada — Ensaio de Compactação — Compactador Automático Owntec
Ensaio de Compactação — Proctor Normal — Proctor Modificado — ABNT NBR 7182 — DNIT 443 — ASTM D698 — ASTM D1557 — Energia de Compactação — Solo — Pavimentação — Laboratório Geotécnico — Moldes Normativos — Compactação de Solos — Compactador Automático Owntec
Sistema de Elevação do Soquete — Motor de Passo — Moldes Normativos — Proctor Normal — Proctor Modificado — ABNT — DNIT — ASTM — Pavimentação — Geotecnia — Equipamento para Ensaios de Solo — Ensaio de Compactação — Compactador Automático Owntec
Sistema de Queda do Soquete — Base Giratória — Compactação Normal — Compactação Pesada — NBR 7182 — DNIT 443 — ASTM D698 — ASTM D1557 — Laboratório de Solos — Energia Aplicada — Ensaio de Compactação — Compactador Automático Owntec

Descrição

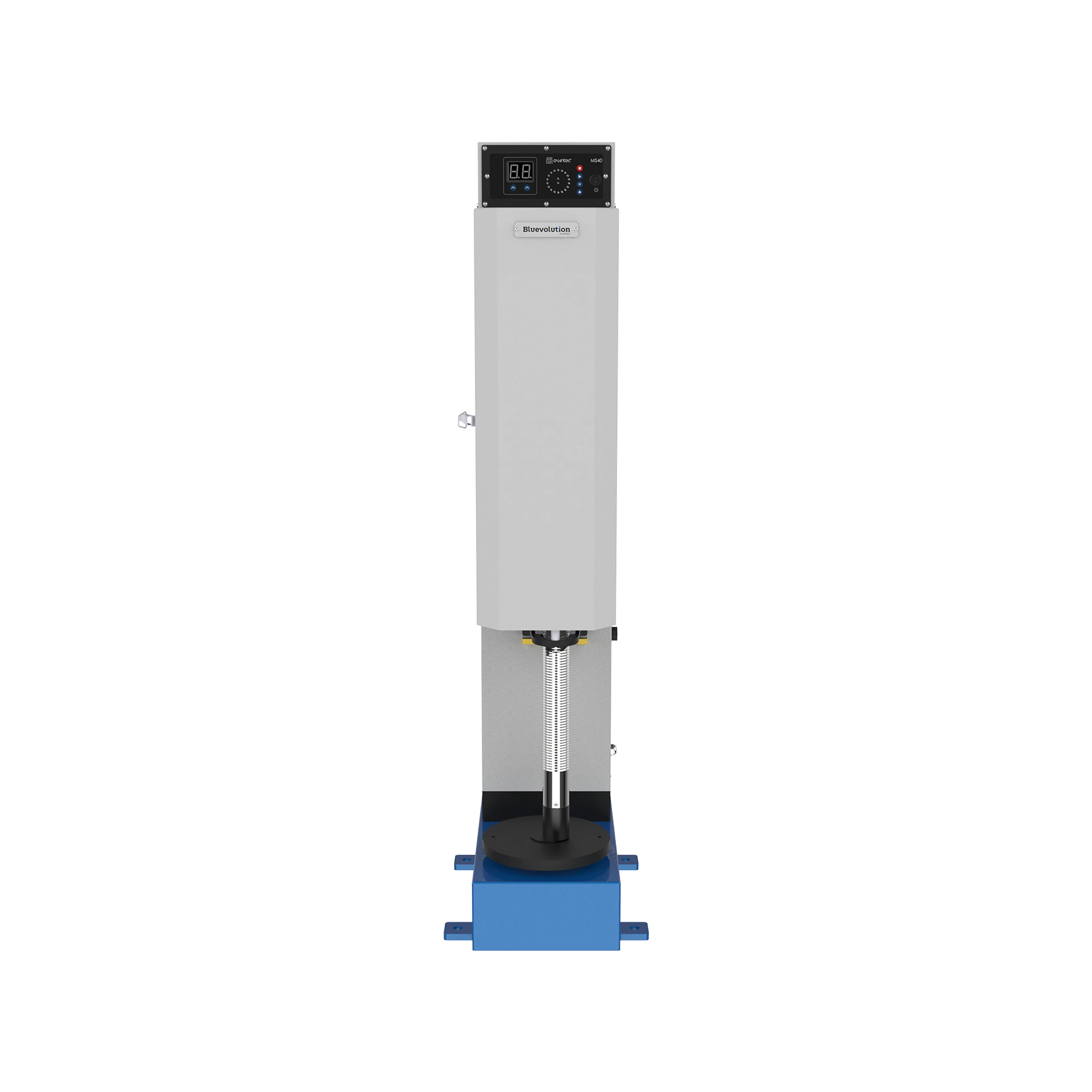

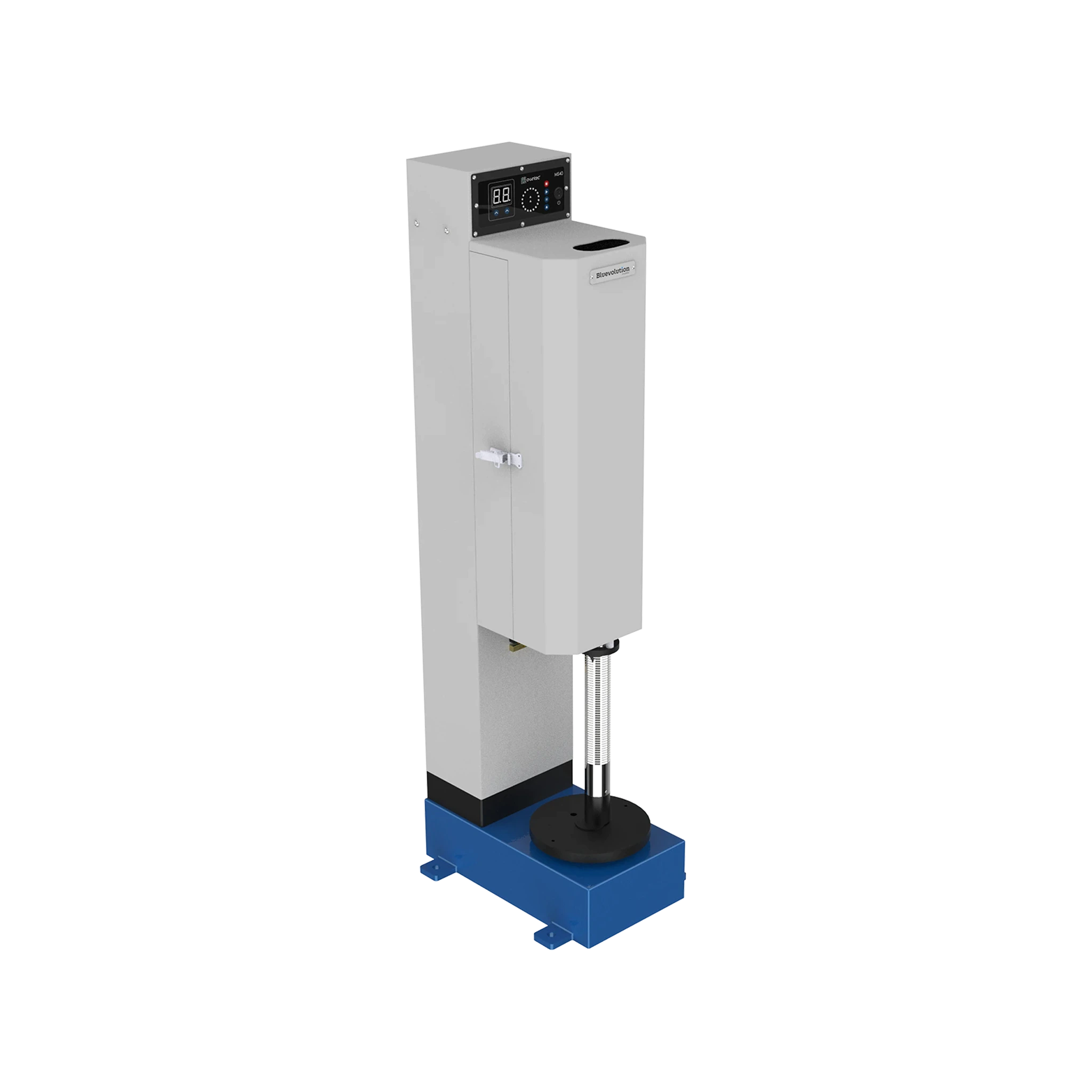

O Compactador de Solos Automático Owntec foi desenvolvido para realizar ensaios de compactação de solos conforme as principais normas brasileiras e internacionais. Ele aplica, de forma automática e controlada, a energia necessária para determinar parâmetros como umidade ótima e massa específica aparente seca máxima — essenciais para projetos de pavimentação, obras de terra e controle tecnológico de materiais geotécnicos.

Sua estrutura em aço abriga o sistema de elevação e liberação sequenciada do soquete, sincronizada com a rotação do molde na base giratória. Para moldes maiores, o equipamento utiliza movimentação longitudinal do soquete, garantindo cobertura total da área e uniformidade na compactação. Esse controle preciso reduz a intervenção manual e amplia a repetibilidade dos resultados.

O Compactador Automático permite configurar a altura de queda, o número de golpes e o peso do soquete conforme cada norma, garantindo que a energia de compactação aplicada seja exatamente aquela prevista nos procedimentos padronizados. O soquete possui adaptador rosqueável que permite ajustar o peso conforme o tipo de ensaio, atendendo às exigências normativas sem necessidade de múltiplos soquetes. A interface de controle concentra as funções de parametrização, acionamento e operação, tornando o processo intuitivo e seguro.

Compatível com moldes normativos NBR, DNIT e ASTM, o MS40 atende rotinas de laboratórios geotécnicos, empresas de pavimentação, centros de pesquisa e instituições de ensino. Seus acessórios permitem adaptar o equipamento aos diferentes diâmetros, alturas e energias exigidos pelas normas vigentes.

Como parte do portfólio Owntec, o Compactador Automático conta com suporte técnico próprio no Brasil, incluindo orientação operacional, acompanhamento na implantação e apoio contínuo ao laboratório. A nossa equipe oferece manutenções preventivas, corretivas e atualizações mecânicas, eletrônicas ou de software sempre que necessário. A operação plug-and-play permite iniciar o trabalho rapidamente e com segurança.

O resultado é uma solução precisa, confiável e robusta para ensaios de compactação, apoiando laboratórios que precisam de eficiência, padronização e conformidade normativa em suas rotinas diárias.

Características

Gerais

  • Estrutura em aço de alta rigidez.
  • Interface de controle intuitiva.
  • Operação plug-and-play.
  • Motor elétrico monofásico 370 W.
  • Motor de passo para acionamentos dedicados.
  • Número de golpes: até 32 golpes/min.
  • Alimentação elétrica: 220 V.
  • Potência total: 440 W.
  • Dimensões: 380 × 490 × 1440 mm (L×P×A).
  • Peso: 110 kg.
  • Ligação por conector tripolar.
  • Manutenção simples, com acesso direto aos principais módulos.
  • Suporte técnico Owntec, com orientação, implantação e acompanhamento contínuo.

Sistema de Compactação

  • Elevação e queda automatizada do soquete.
  • Base giratória com velocidade preestabelecida por norma.
  • Movimentação longitudinal do soquete para moldes maiores.
  • Ajuste automático da energia aplicada conforme o tipo de ensaio.

Modalidades de Energia

  • Compactação leve: 2500 g / 305 mm de queda.
  • Compactação pesada: 4500 g / 457 mm de queda.
  • Compatível com energia intermediária para ensaios DNIT.

Soquete de Compactação

  • Soquete com adaptador rosqueável.
  • Permite alternância entre soquete leve e pesado conforme a norma.

Aplicações

Ensaio de Compactação – Proctor Normal

ABNT NBR 7182:2025: Solos – Ensaio de compactação.
Determinação da massa específica aparente seca máxima e umidade ótima com energia de compactação normal.

ASTM D698-12: Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Standard Effort.
Procedimento para caracterização da compactação sob energia padrão (Standard Proctor).

Ensaio de Compactação – Proctor Modificado

ASTM D1557-12: Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Modified Effort.
Compactação com energia elevada, aplicada em obras que exigem maior densidade e resistência.

Compactação – Normativa DNIT

DNIT 443/2023-ME: Pavimentação – Solos – Ensaio de compactação utilizando moldes tripartidos – Método de ensaio.
Procedimento brasileiro para compactação com energias normal, intermediária e modificada, incluindo moldes especiais.

Para que cada ensaio seja executado conforme suas exigências normativas, o Compactador Automático Owntec utiliza moldes específicos e um sistema de aplicação de energia que garante uniformidade, centralização e controle da altura de queda durante a compactação.

Acessórios compatíveis

Moldes normativos

ASTM D698 / ASTM D1557

  • Ø101,6 × 116,4 mm
  • Ø152,4 × 116,4 mm

ABNT NBR 7182:2025

  • Ø100 × 127,3 mm
  • Ø152,4 × 177,8 mm

DNIT 443/2023-ME

  • Ø100 × 200 mm
  • Ø150 × 300 mm
